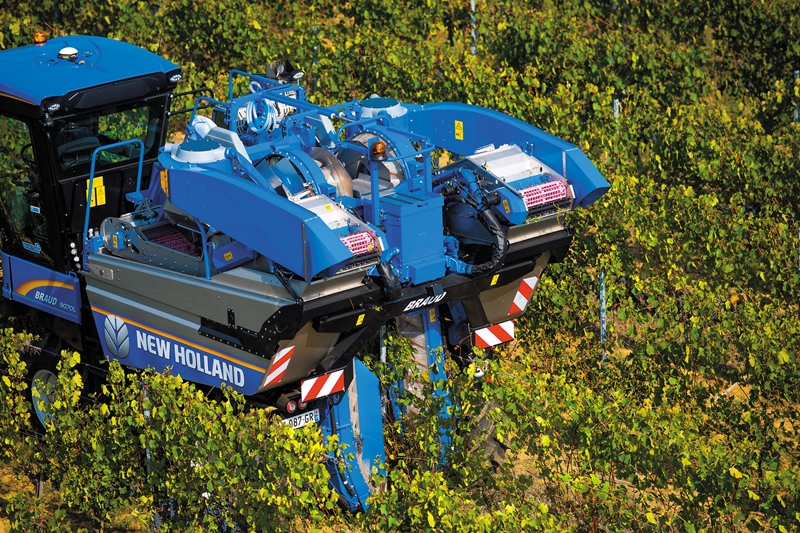

BRAUD

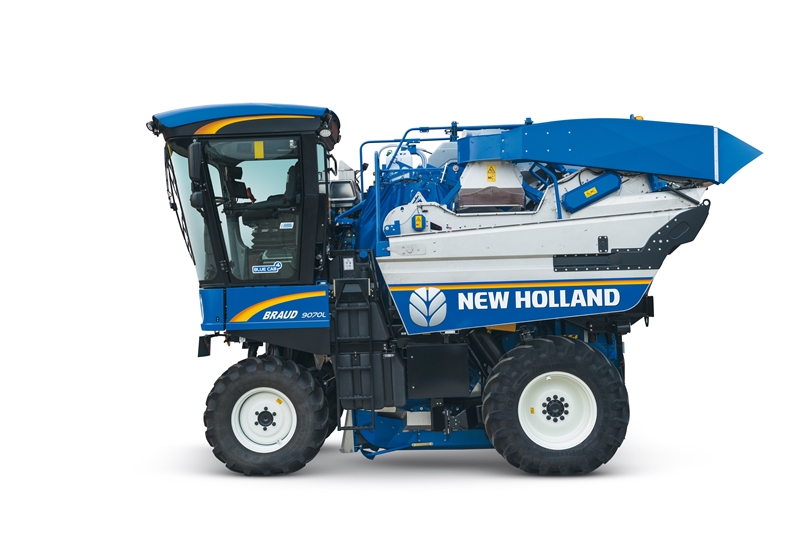

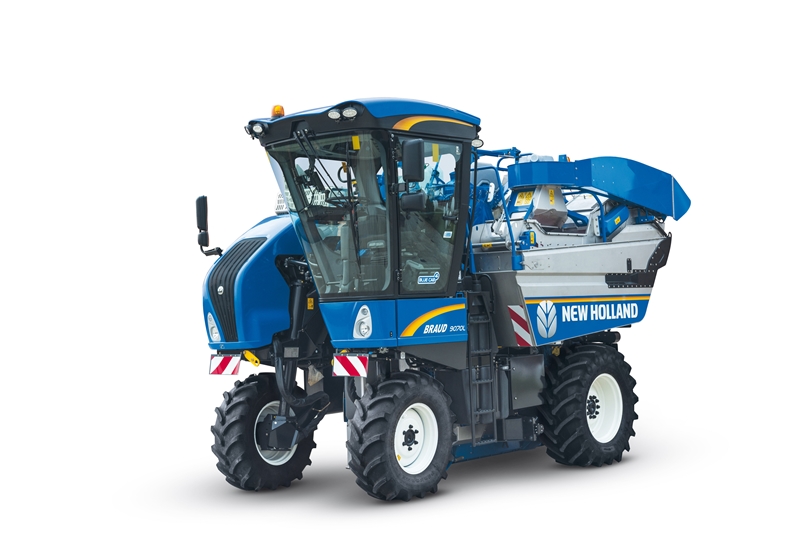

BRAUD 9000 M/L/N 2

• Nejlepšiu technológiu zberu v obore
  •     Hospodárnosť a ohľaduplnosť k porastu
  •     Výkonnosť
  •     Čistota zberaných bobúľ
• Jednoduchú obsluhu stroja, ovládateľnosť, komfort
• Rozumné prevádzkové náklady a minimálne náklady na údržbu
• Minimálnu dobu nastavovania stroja a dennej údržby
• Maximálne využitie času pre zber bez prestojov
• Univerzálne využitie nie len pre zber

BRAUD 9000 M/L/N 3

• Destemmer a triedenie bobúľ Opti-Grape

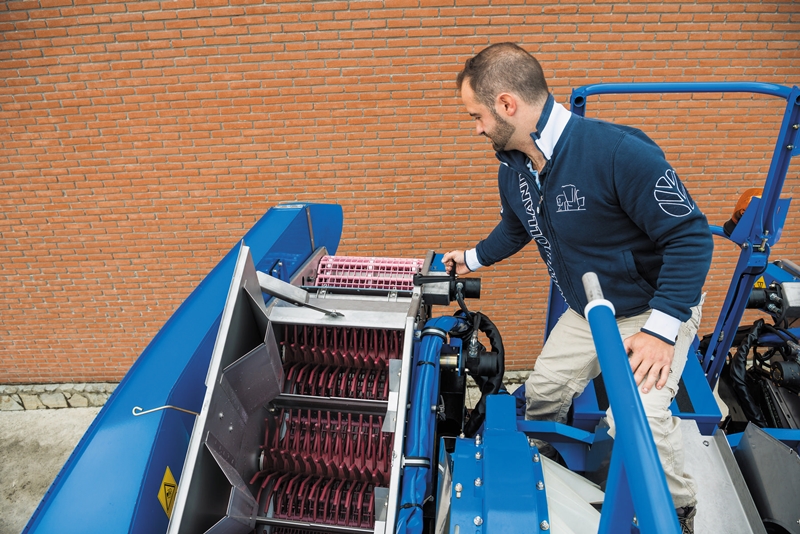

• Jednoduché a ľahké nastavenie a čistenie destemmeru
• Systém predumytia stroja – za 20 minút je hotovo
• Obsah zásobníka až 4.000 litrov
• Rýchle a jednoduché nastavenie systému Noria, fixácia zberacej hlavy pri presune stroja.
• Striasací systém SDC, ktorý dosiahne aj na nízko rastúce hrozno.

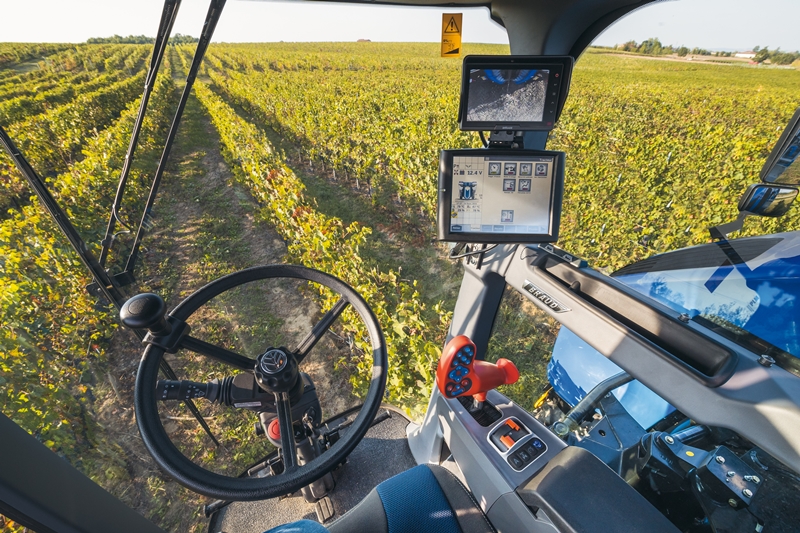

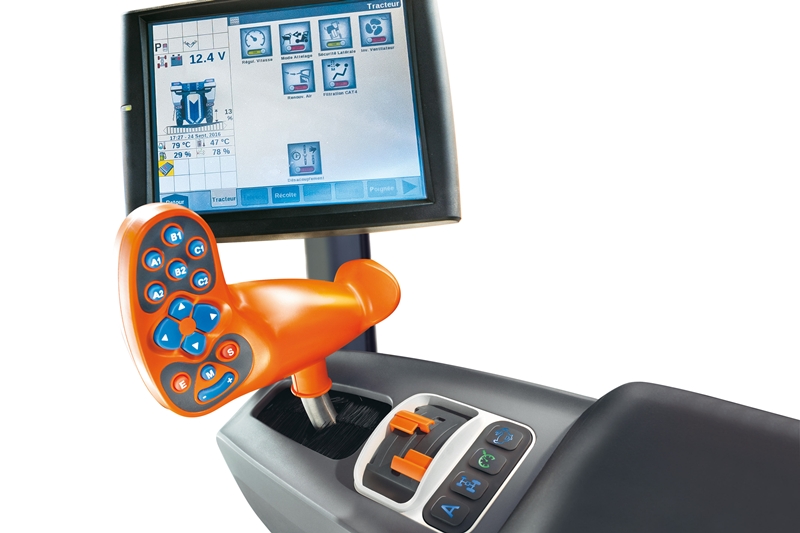

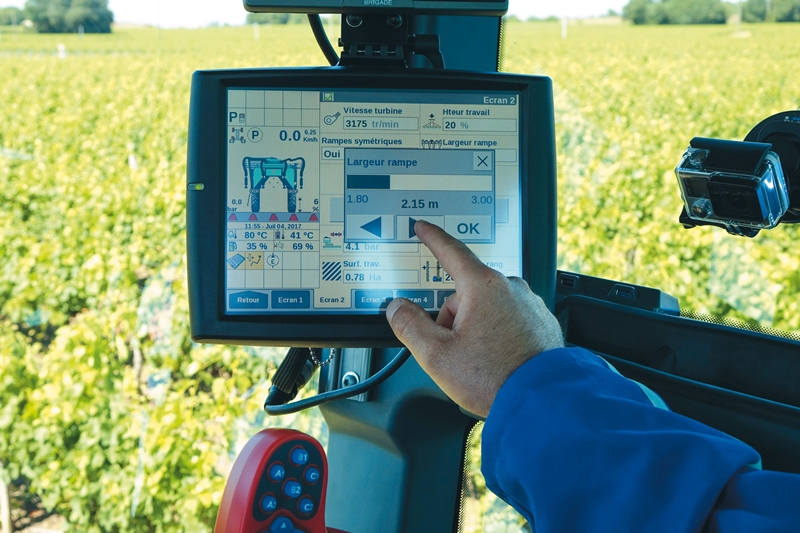

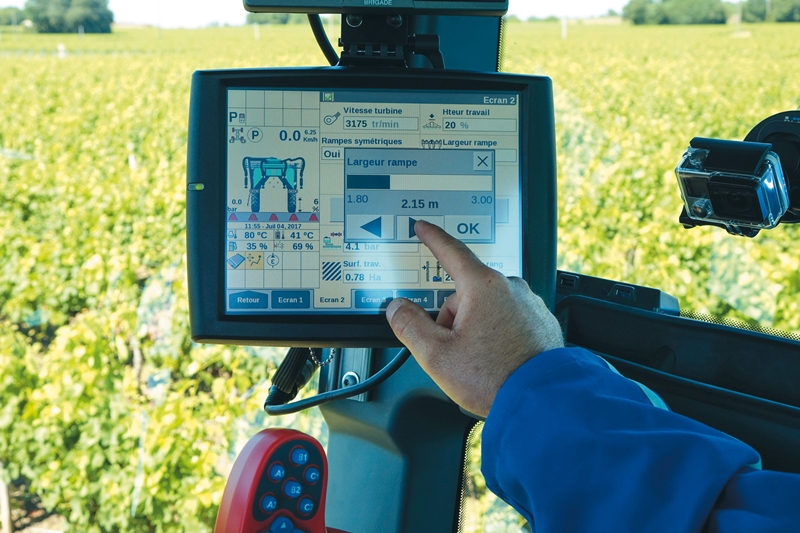

• Výborný výhľad zo stroja s modernými ovládacími prvkami IMS 2.0 a IntelliView IV.

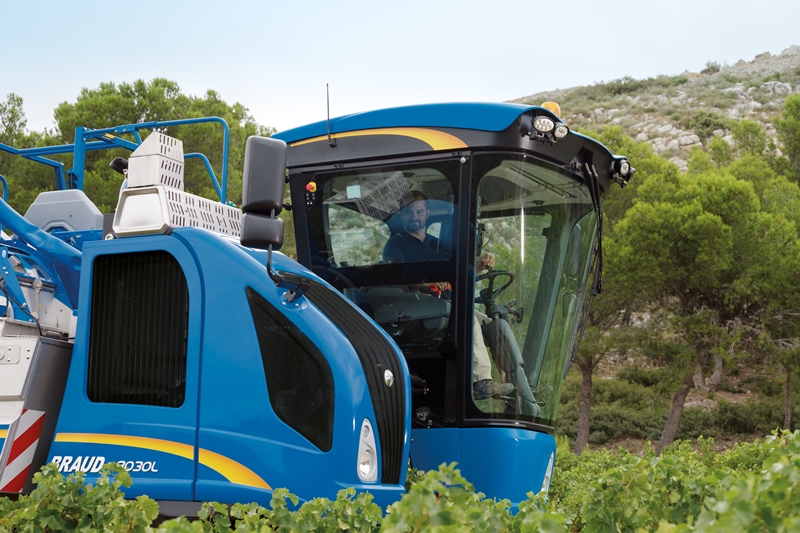

• Maximálna ochrana zdravia pri práci s kabínou BlueCab 4
• Živé, spoľahlivé a hospodárné motory FPT

BRAUD 9000 M/L/N 4

• Kotviaci čap je vysoko uložený – vyššia prejazdná výška.
• Výkyvná hlava vyvíja minimálny tlak na vínny ker
• Indikácia miery vyrovnávania

• Vlavy viniča jemne vedú zberovú hlavu v riadku

• Rám striasacieho ústrojenstva je uložený na silent blokoch
• Vibrácie zo striasacieho ústrojenstva sa neprenášajú do kabíny
• Trojbodové odpruženie s tromi silent blokmi
• Trojbodové odpruženie je dostatočne jemné k porastu viniča

BRAUD 9000 M/L/N 5

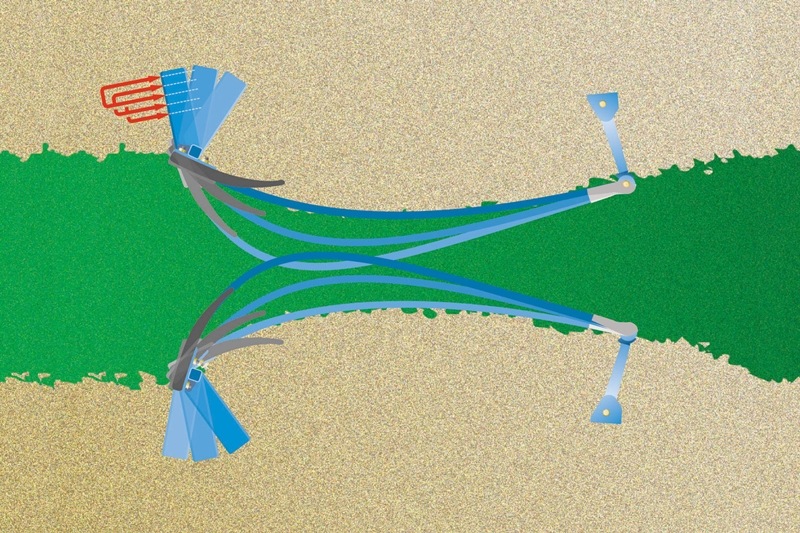

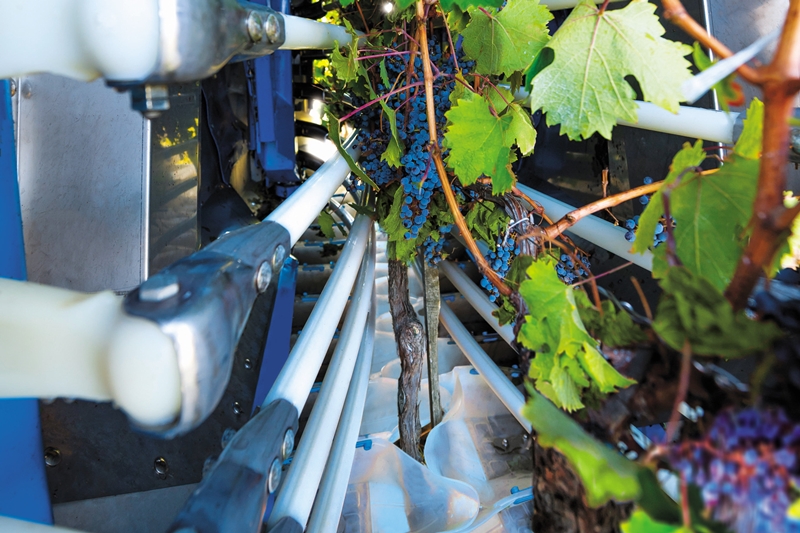

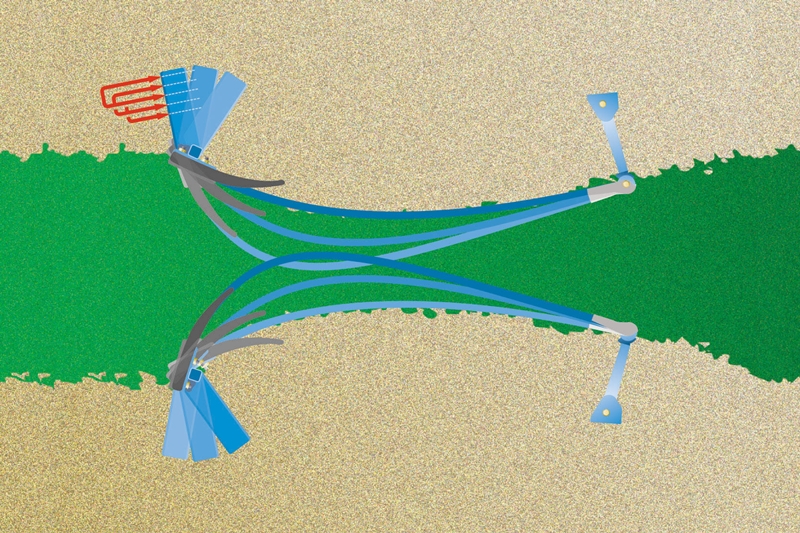

• Vstupná zóna – postupne zavádzanie hlavičky viniča do aktívnej zóny
• Aktívna zóna
  •     Bobule sú jemne striasané – žiadne šľahanie do hrozna
  •     Striasacie prúty objímú porast, rozpohybujú ho a bobule sa oddelia udeleným zrýchlením
  •     Pohyb striasacích prútov je precízne ovládaný vzadu umiestnenými tyčami
• Výstupná zóna – pohyb sa postupne upokojuje
• Striasací systém BRAUD SDC je uznávaný ako najlepší na trhu.
• Striasacie prúty sú na sebe vzájomne nezávislé, upevnené pomocou flexibilného upevňovacieho systému. Jednotlivé striasacie prsty je možné ľahko a rýchlo zapnúť alebo vypnúť v závislosti na výške umiestnenia hrozna.

BRAUD 9000 M/L/N 6

• Automatické ovládanie výšky
• Striasací systém je vždy v rovnakej výške
• Je možné si nastaviť dve výšky – pracovnú a pre otáčenie na úvrati
• Hmatač pre nastavenie výšky
  •     Zamedzuje poškodeniu pôdy aj zberovej hlavy
  •     Minimalizuje nárazy zberovej hlavy a jej opotrebovanie

• Jedným tlačidlom aktivujete úvraťovú automatiku
• Úpravu rýchlosti striasacích prútov vykonáva IMS 2.0 na základe
  • Teploty oleja
  • Zmien otáčok motora
  • Šírky riadku porastu

• ACS – systém automatického nastavenia pre zbernú plodinu si pamätá vaše nejlepšie parametre pri zbere

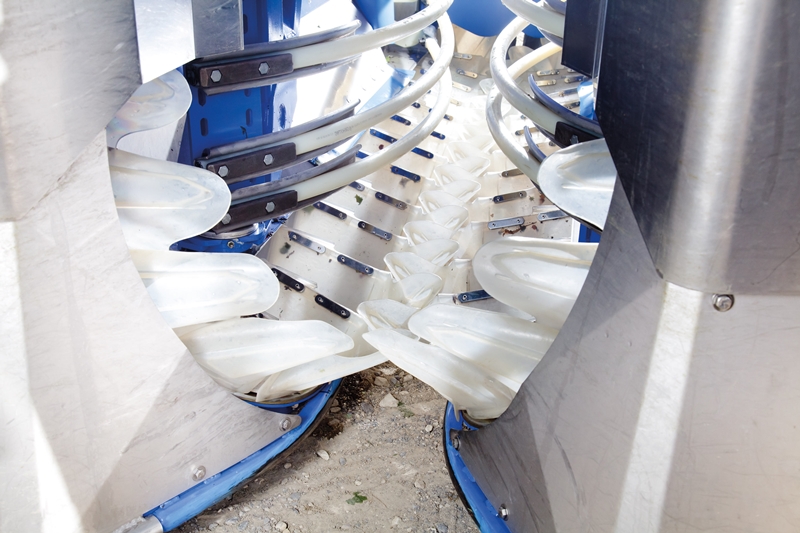

BRAUD 9000 M/L/N 7

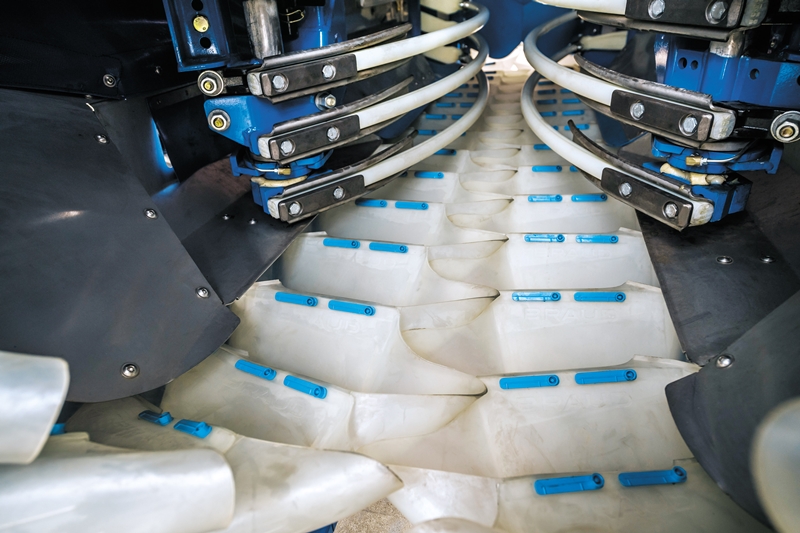

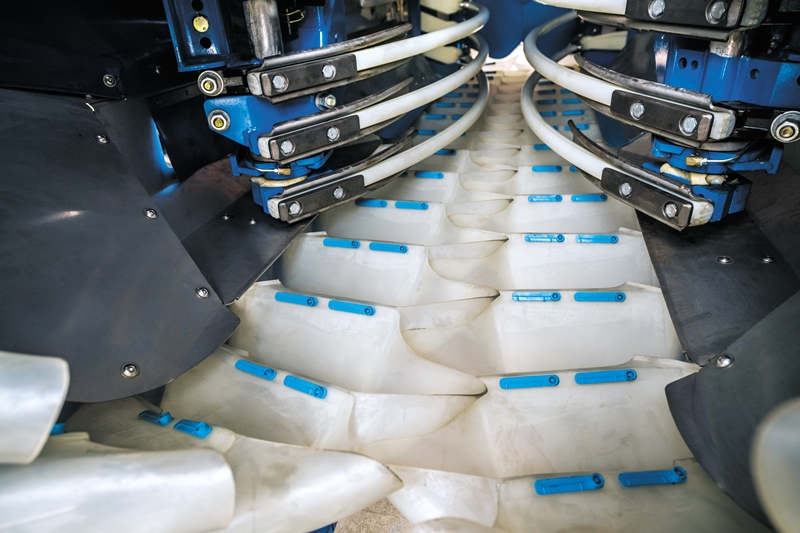

•     Kapsičky Noria nemajú voči porastu žiadnu rýchlosť
•     Celý systém kapsičiek je plne ohybný
•     Nedochádza k poškodeniu hláv viniča
•     Systémy rybej kosti naopak na hlavičky vyvíja trenie

• 2 x 63 kapsičiek veľkosti XXL (okrem modelu 9070)
• 4 klipy: dva páry klipov
• Kapsičky sú ešte flexibilnejšie
• Klipy sú mechanickou poistkou proti poškodeniu kapsičiek
• Klipy prinášajú nižšie nároky na údržbu
• Kapsičky sú dostatočne šetrnné aj k novím dosadzovaným hlavám, nemusí sa nič nastavovať.
• V extrémnych podmienkach alebo pri omyle sa dá z riadku ľahko vyjsť – kapsičky majú reverzáciu.

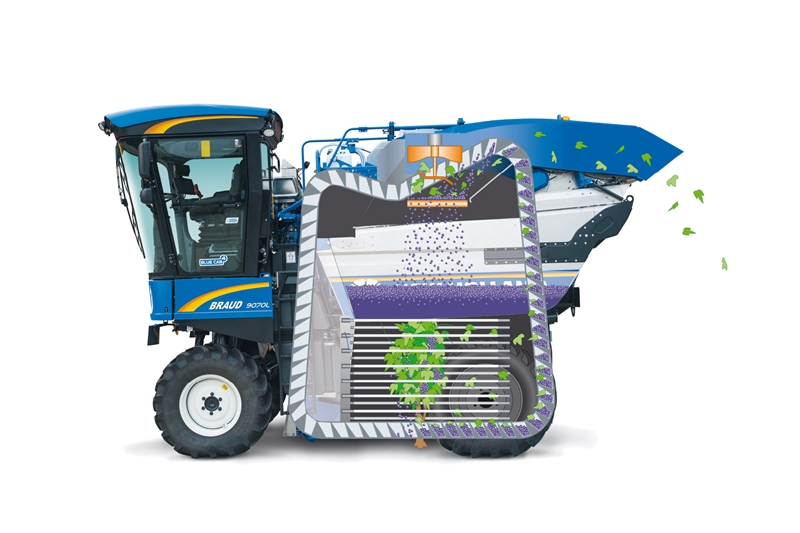

BRAUD 9000 M/L/N 8

• Priestor okolo hlavičiek viniča je kompletne utesnený
• Straty sú tak minimálne
• Kapacita systému Noria je 50 kg na meter kapsičiek, tj. 60 ton bobúľ/ha pri spone 2,5m.
• Žiadna úroveň výnosu vás neobmedzuje
• Vynikajúca dĺžka systému kapsičiek – 230 cm utesneného priestoru pri modeloch Braud 9000
• Úplne neporovnateľný systém oproti “rybej kosti”

• Od striasacích prútov až po zásobník je len minimum dopravníkov, čo zachováva kvalitu bobúľ
• Stroj bobule “nelisuje”, zabraňuje tak macerácii a oxidácii.

BRAUD 9000 M/L/N 9

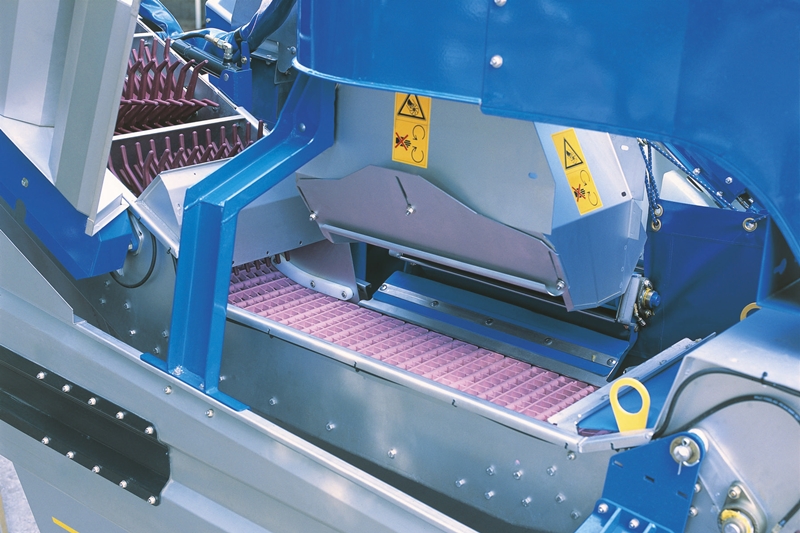

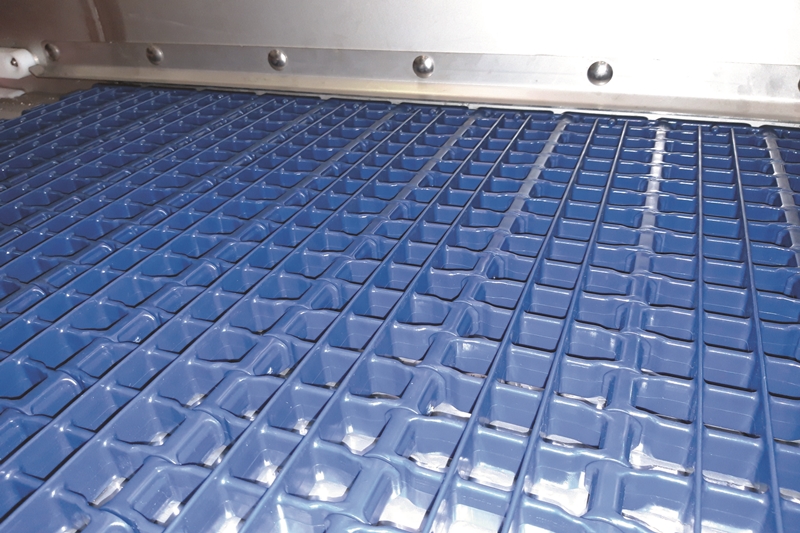

• Vysoko kapacitné dopravníky bobúľ so šírkou až 700 mm
• Rovnomerné rozdelenie bobúľ na širokom dopravníku
  • Usmerňovacia lopatka rozhrňuje bobule a listy
  • V prvých dvoch tretinách je predovšetkým hrozno
  • V poslednej tretine sú predovšetkým listy a strapiny
  • Lepšie rozdelenie listov a bobúľ prispieva k lepšiemu čisteniu
• Ľahší materiál je nasávaný ventilátorom, bobule a hrozno prúdia dole k zásobníku
• Klapka na dopravníku zabraňuje hromadeniu nečistôt na hrane destemera

BRAUD 9000 M/L/N 10

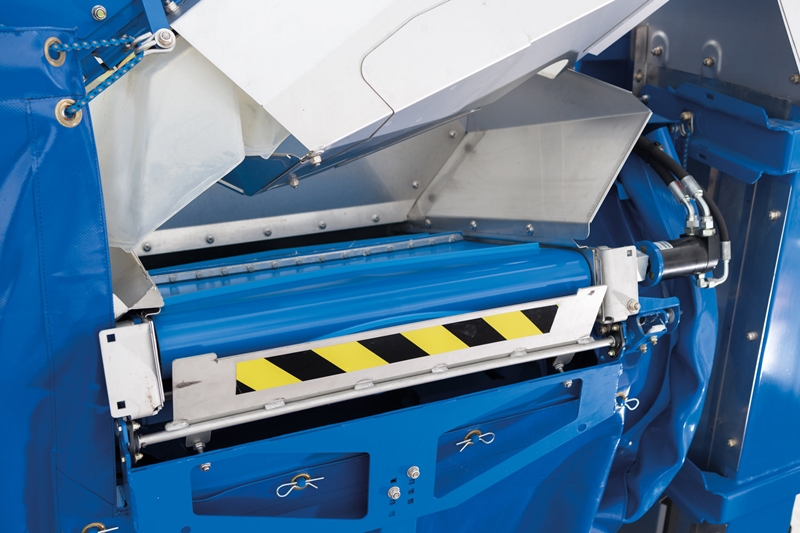

• Jemné odstopkovanie prebieha pomocou troch rotorov
• Na trhu už pracuje viac ako 2000 strojov s destemerom
  • Pri šetrnom odstopkovaní uniká z hrozna minimum muštu.
• Precízna práca bez ohľadu na odrodu
  • Odstopkovanie bez strát – 100% účinnosť
  • Ohľaduplné odstopkovanie, bez macerácie
  • Proces odstopkovania neovplyvňuje výkon stroja
• Čistota nazbieraného materiálu je 99,54% (podľa testu IFV z roku 2012 v odrode Syrah)
• Šírka odstopkovača je 450 mm
• Odstopkovač odstraňuje stopky, a tým aj nežiadúce chute z výsledného vína.

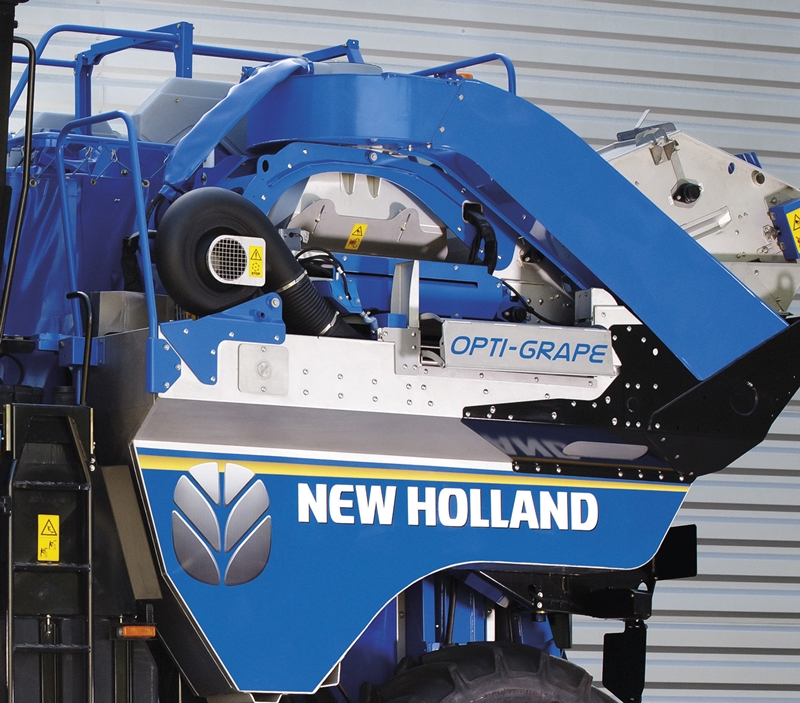

BRAUD 9000 M/L/N 11

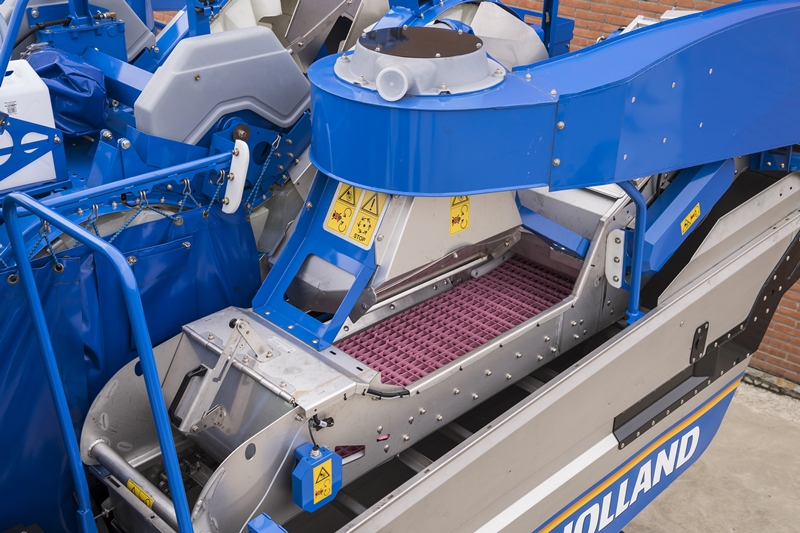

• Dokáže ešte precíznejšie dotriediť bobule. Odstraňuje zvyšky stopiek, dreva, stopiek aj bobulí s botritýdou.
  • Pri práci s Opti Grape máme až 5x menej MOG (material other than grape – materiál iný ako bobule) v porovnaní s klasickým destemerom.
  • Dokáže vytriediť plesnivé bobule a bobule s botritýdou
• Systém sa dá jednoducho nastaviť podľa zberanej odrody – rýchlosť ventilátora.
• Dôkazom je odpad plynúci zo systému Opti Grape
  • OptiGrape vie vyčistiť aj malé zvyšky a kúsky
  • Pozrite sa do odpadu a nastavte si citlivosť podľa vlastnej potreby
  • “Odpadkový kôš” je ľahko dostupný a kontrola je tak veľmi jednoduchá

BRAUD 9000 M/L/N 12

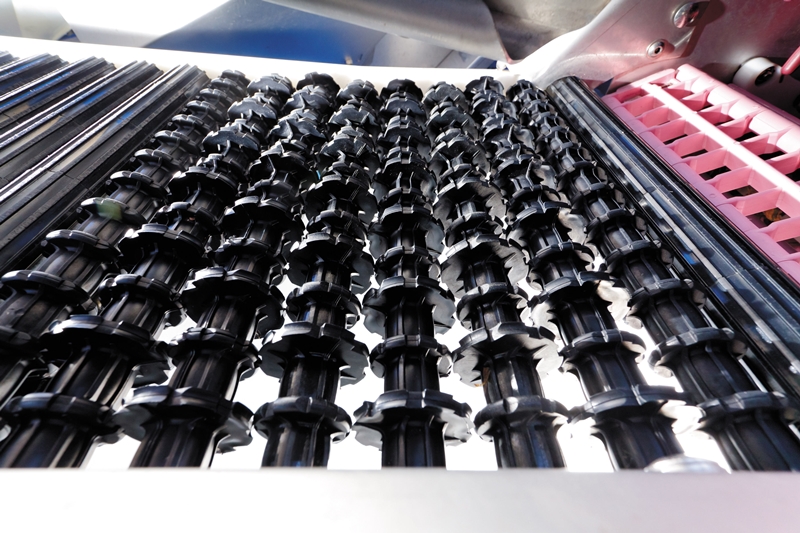

• Pred triedenie
  •     Triediace a rozprestieracie valce
  •     Iba zhluky bobulí sú smerované do destemeru
  •     Optimalizovaný prúd plodiny – čisté bobule nejdú cez odstopkovač
• Odstopkovač
• Jednoduché odstopkovanie vykonávajú 3 rotory
• Strapiny vypadávajú na zem za zberačom

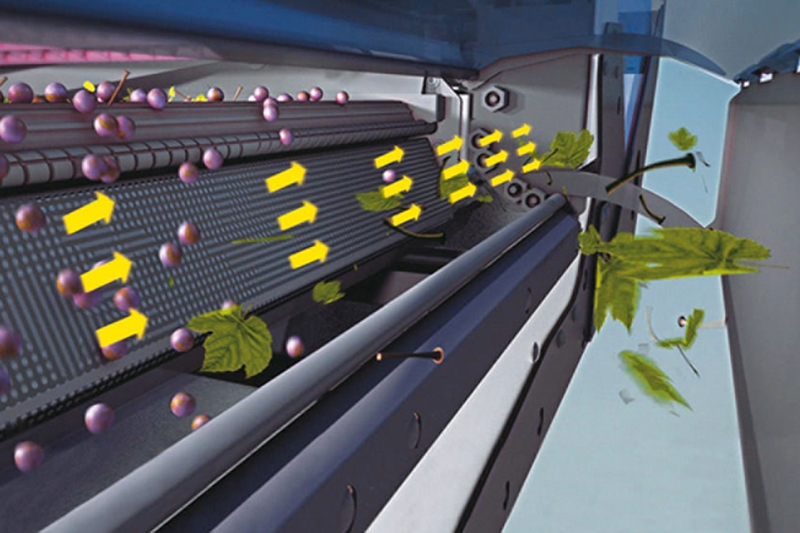

• Separátor
• Pozostáva iba z rozprestieracích valcov
• Vznikne iba tenká vrstva bobuľ a rastlinných zbytkov, ktorú je potrebné prečistiť
• Vzduchová clona odstraní všetko, čo nemá “dostatečne guľatý” tvar

BRAUD 9000 M/L/N 13

• Umožňuje staticky zvážiť hrozno pred vysypaním do odvozu
• Odchýlka je menej ako 1,5%
• Viete s čím môžete počítať pri spracovaní v pivnici
• Veľmi užitočná funkcia pre poskytovateľov služieb – presnejšie ohodnotenie odvedenej práce

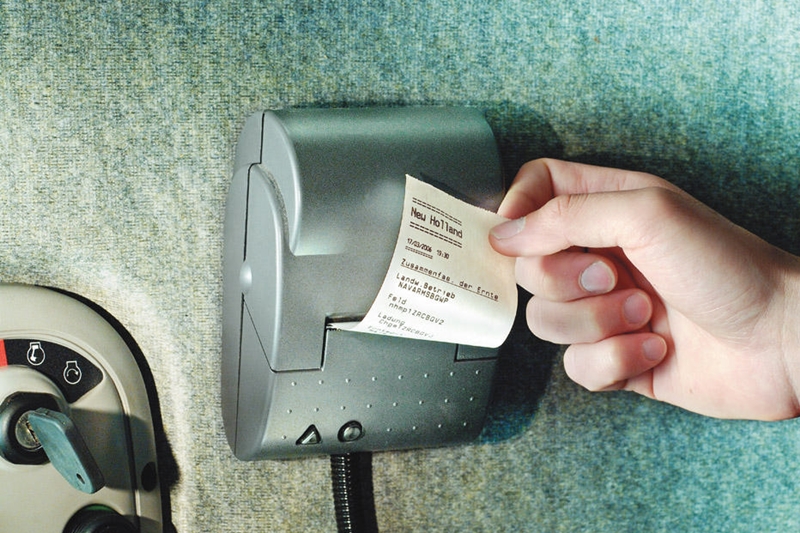

• Váha má výstup na tlačiareň. Je možné vytlačiť doklad ku každému zásobníku, vinohradu atď.

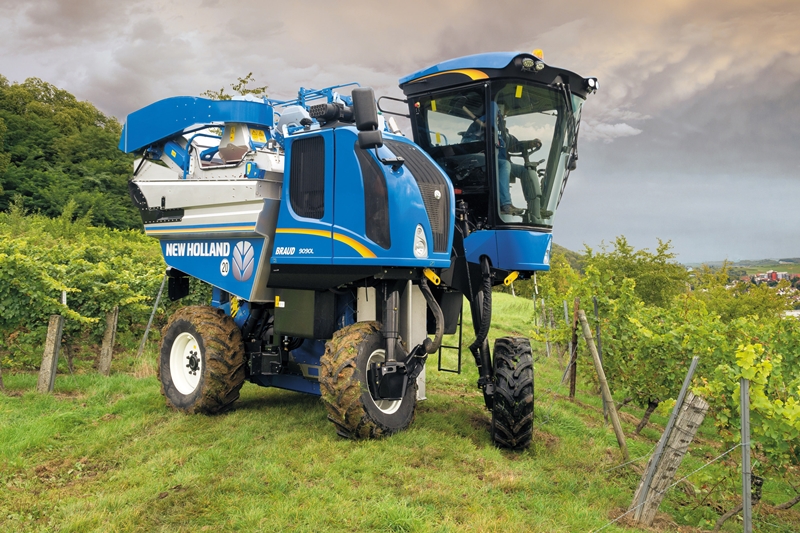

BRAUD 9000 M/L/N 14

• Automatické výškové a svahové vyrovnávanie
• Až do bočnej svahovosti 30%
• 3 úrovne citlivosti – ľahká / stredná / vysoká
• Pamätá si dve výškove úrovne
  •     Výšku v riadku pri zbere
  •     Výšku na úvrati pri otáčaní

BRAUD 9000 M/L/N 15

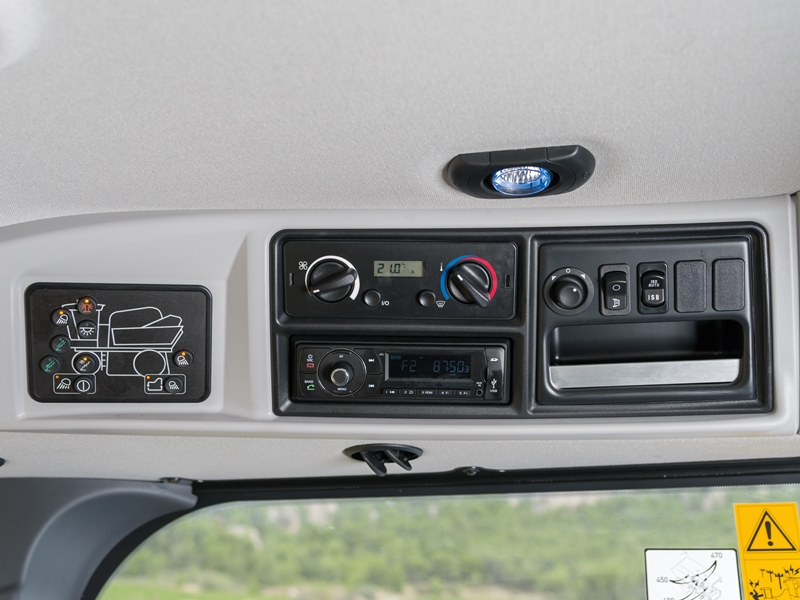

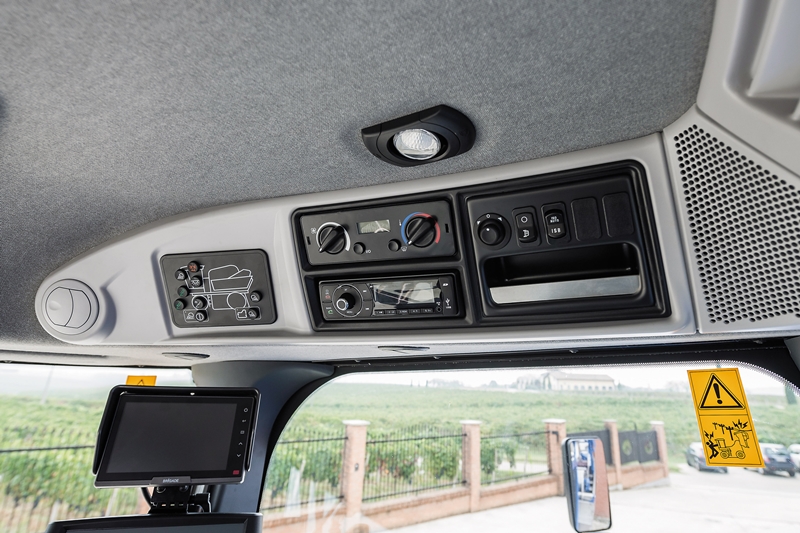

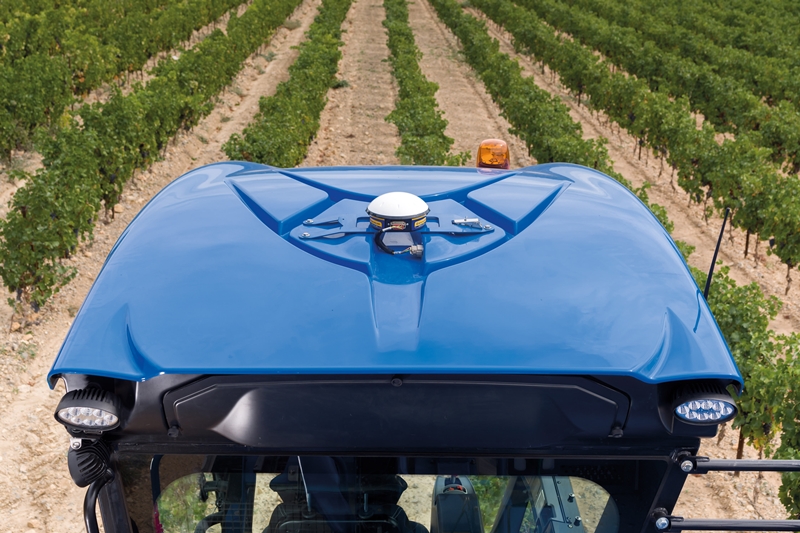

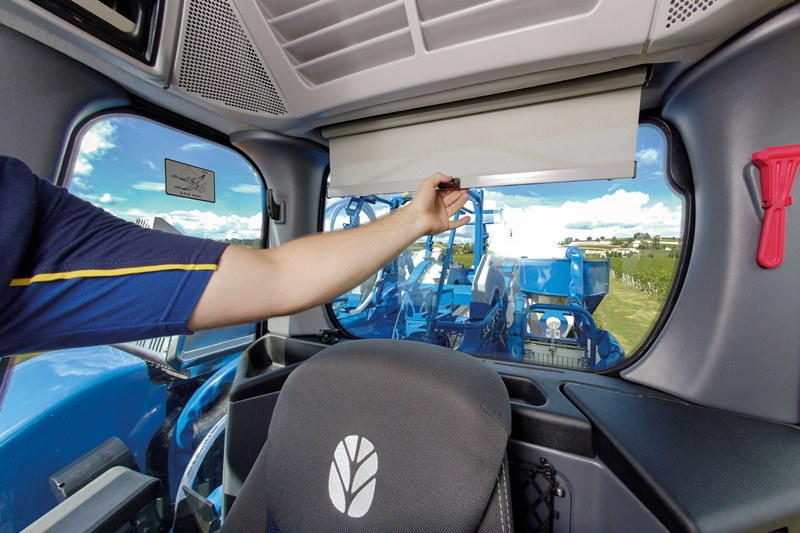

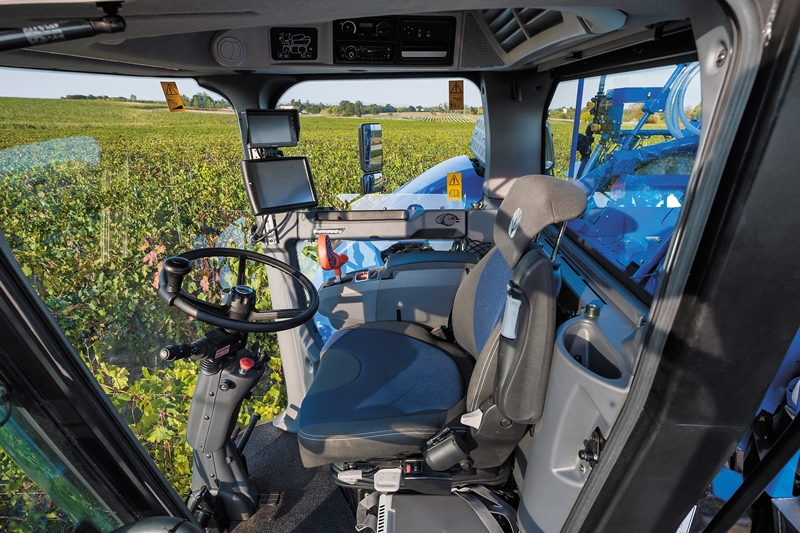

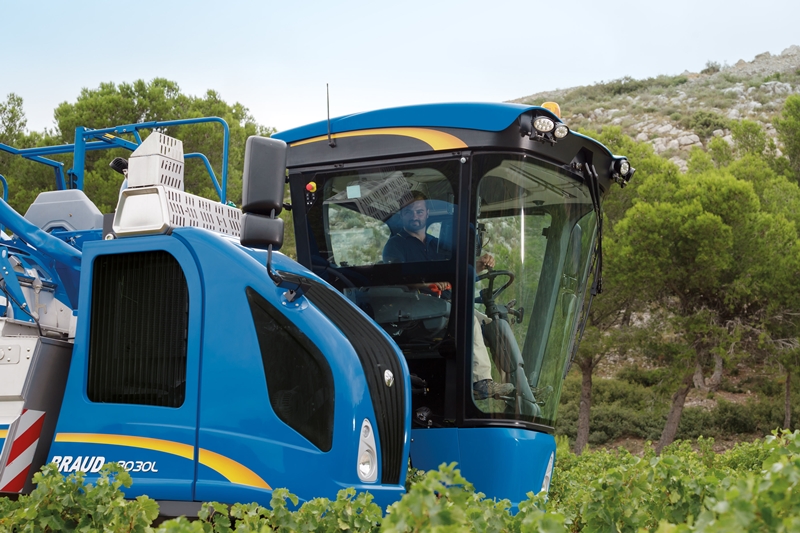

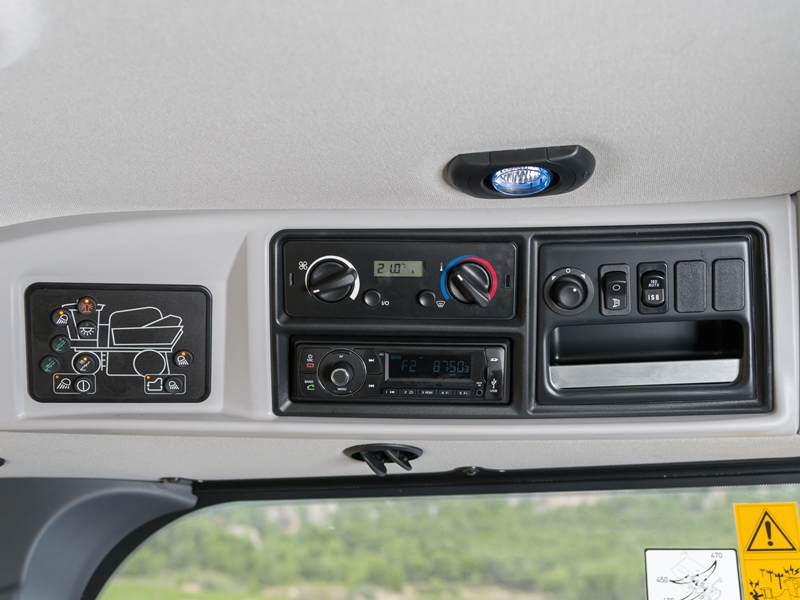

• Kabína Blue Cab4 bola ocenená zlatou medailou na špecializovanej vinarskej výstave Sitevi 2015
  • Hospodárny systém duálnej filtrácie vzduchu
  • Ochrana kategórie 2 pri práci iba v prašnom prostredí
  • Ochrana kategórie 4 pri práci v prostredí s chemickými látkami
  • Zodpovedá norme EN 15-695 -1 a 2
  • Automatická aktivácia ochrany kategórie 4 pri zapnutí postrekovača
  • Automatické odsatie vzduchu pred pretlakovaním kabíny
• Automatické sledovanie počtu hodín odpracovaných s aktívnym uhlíkovým filtrom
• Testované laboratórne aj v prevádzke

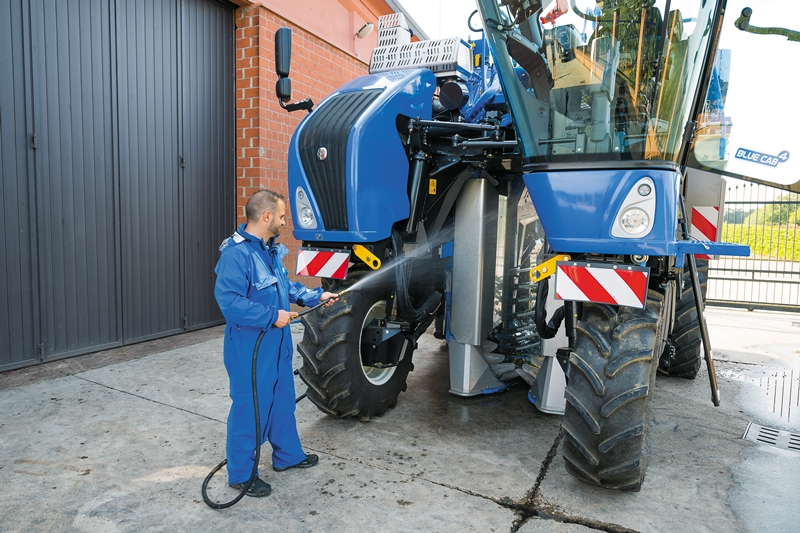

BRAUD 9000 M/L/N 16

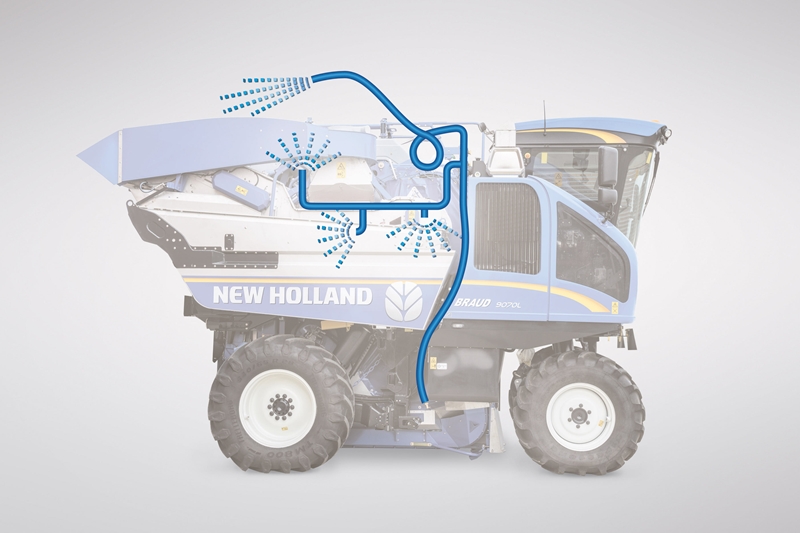

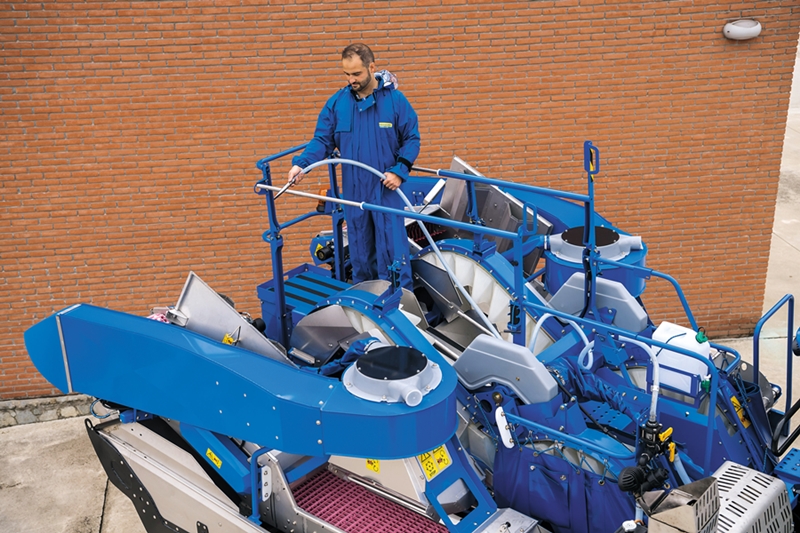

• Stroj umyjete už za 20 minút
  • 10 minút trvá automatické predumytie
  • 10 minút zaberie ručné dokončenie čistenia stroja

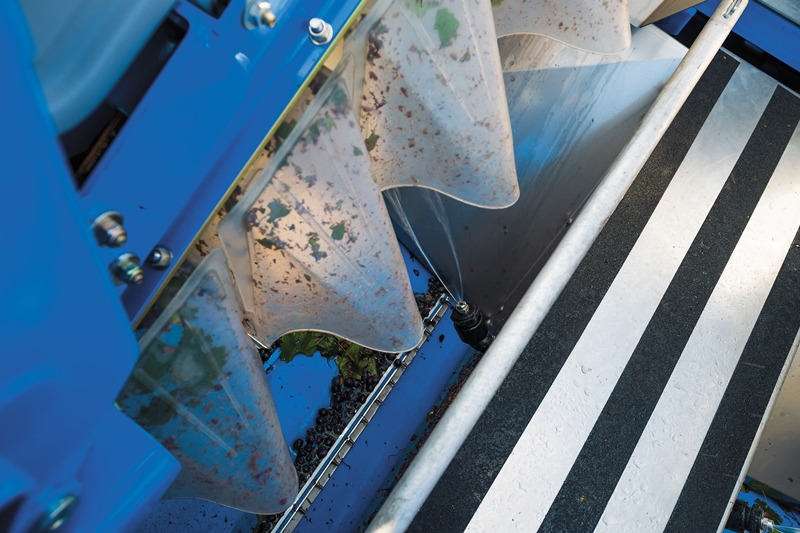

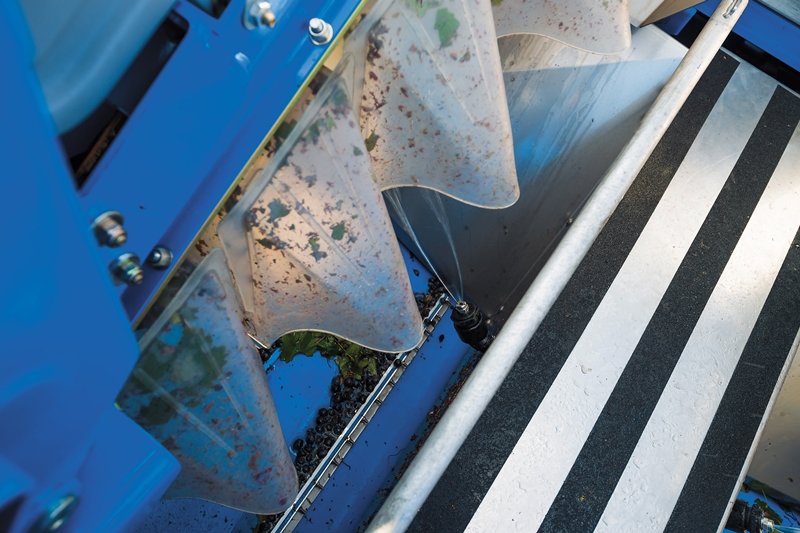

1. Zberová hlava so striasacími prutmi – 2 umývacie trysky striekajú na všetky prúty, voda padá do systému NORIA
2. Dopravníkový pás – 2 umývacie trysky, voda strieka do zle dostupných miest
3. Pás hore nohami – 2 umývacie trysky, voda strieka na kapsičky keď sú hore nohami a padá na dopravníkový pás a pokračuje mimo systém Noria.
4. Manuálne čistenie  - hadice s tryskou pre ručné doumývanie celého stroja.

BRAUD 9000 M/L/N 17

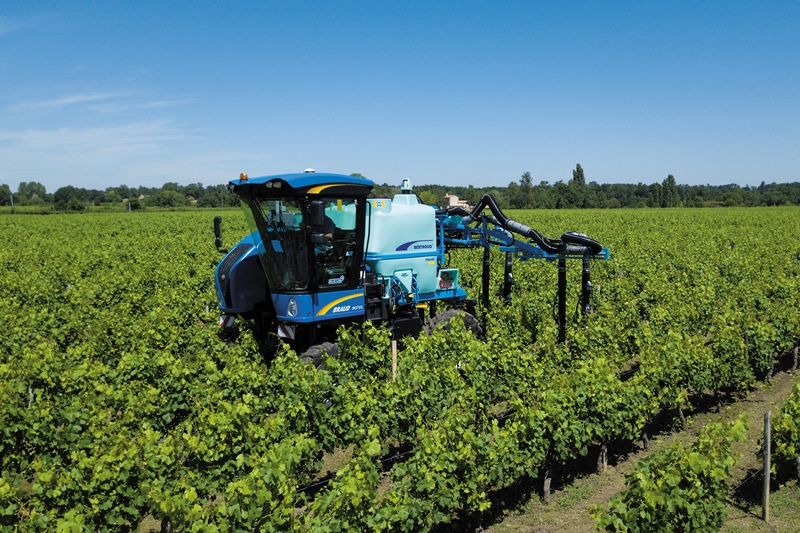

• ACS – pohoda pri riadení. Otáčenie na úvrati ovládate jedným tlačítkom.
  • Vypnutie postrekovača
  • Zdvihnutie ramien a hubíc
  • Zníženie otáčok motora
• Pokročilé ACS – automaticky sklápa bočné rameno na úvrati
• Automatické zloženie ramien stlačením jedného tlačidla

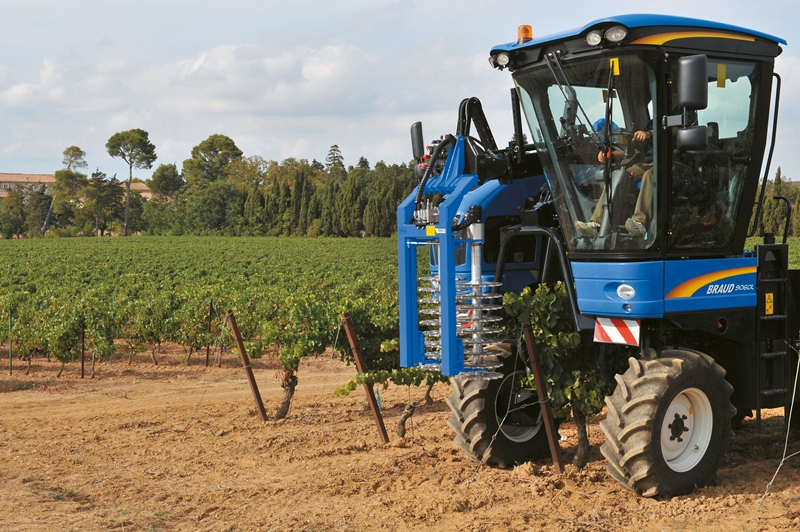

• Ramená si automaticky strážia výšku od zeme a kopíruju tak prípadné nerovnosti

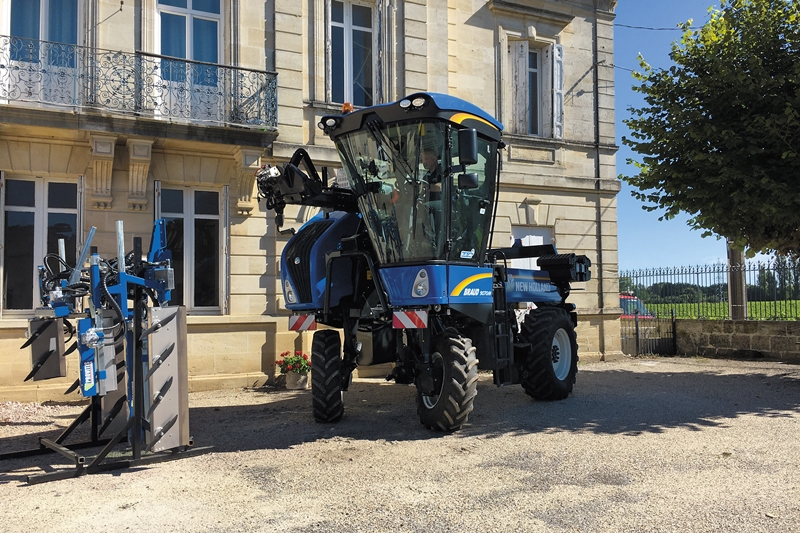

BRAUD 9000 M/L/N 18

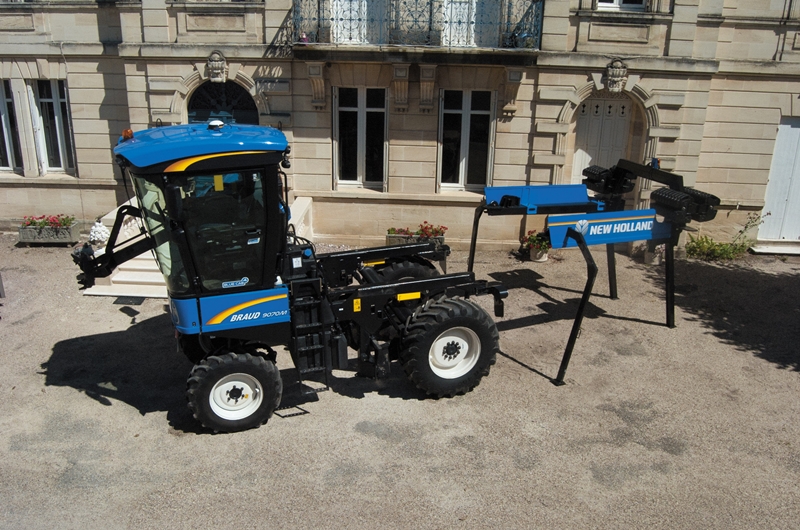

• Rýchle odpojenie zberovej hlavy – stačí na to 10 minút

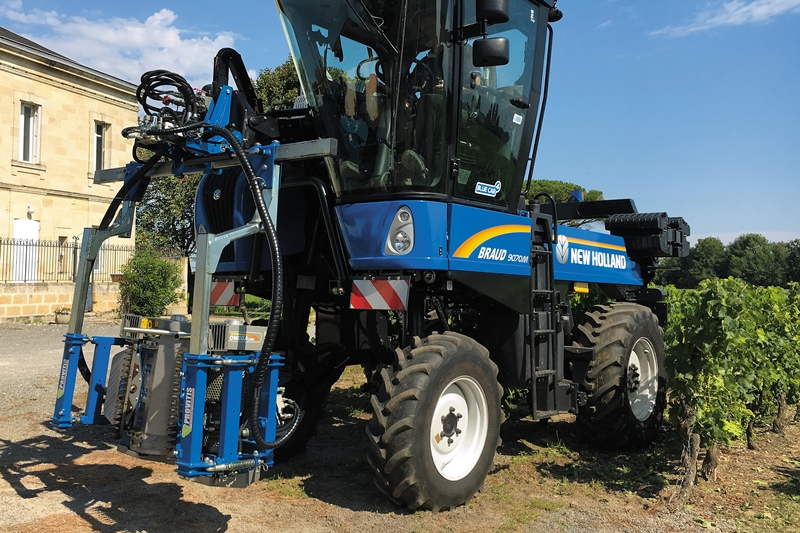

• Jednoduché pripnutie multifunkčnej teleskopickej ruky – stačí 15 minút
  •     Dvíha sa hore a dole
  •     Je teleskopická
  •     Dá sa nastaviť uhol uchytenia náradia
• Multifunkčná ruka je plne integrovaná
  •      Okruhy hydrauliky sú na jednom mieste
  •      Ruka je ovládaná pákou

BRAUD 9000 M/L/N 19

• Zadný rám je novo konštruovaný pre jednoduchú inštaláciu závažia
  •     Umožňuje správne rozložiť hmotnosť stroja
  •     Zadný rám sa jednoducho nasadzuje
