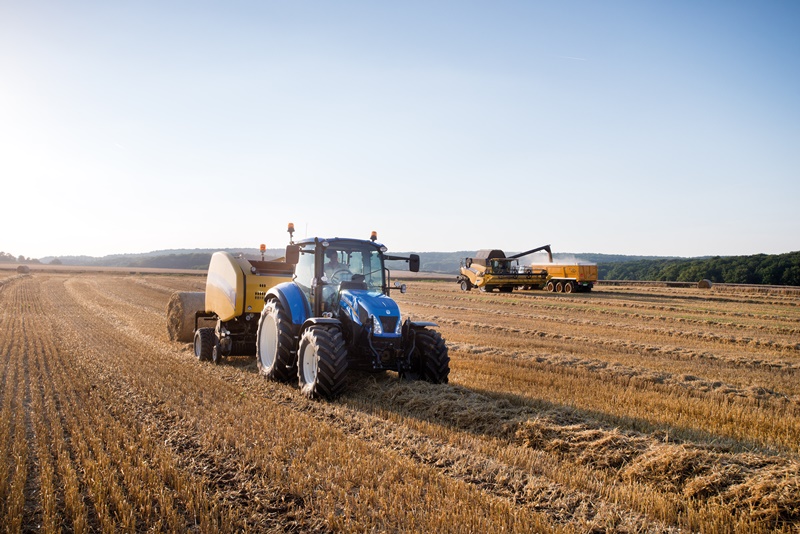

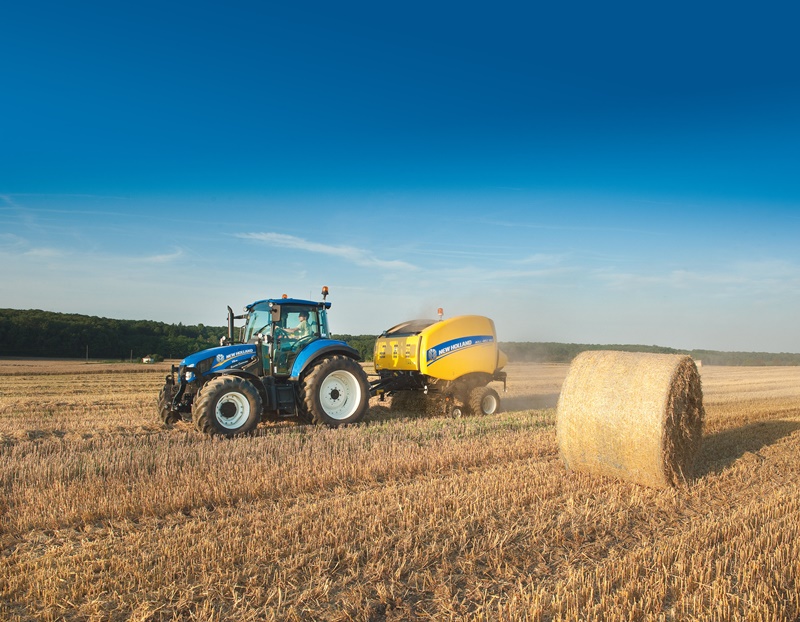

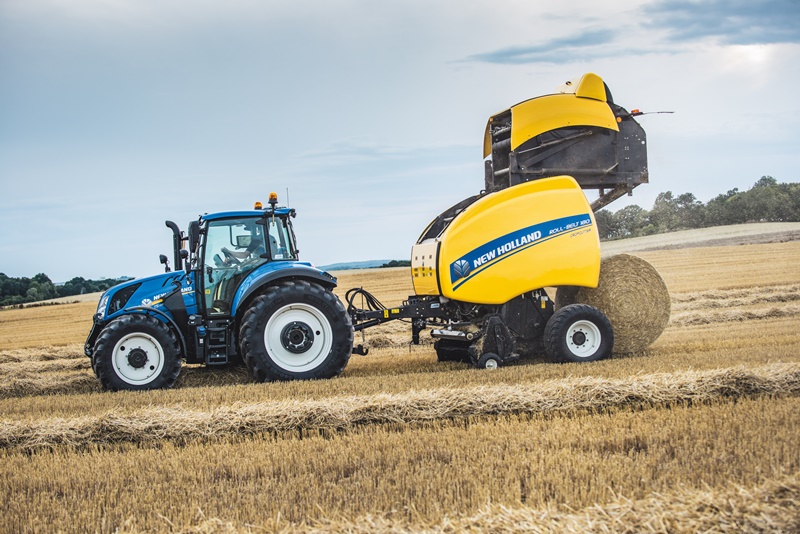

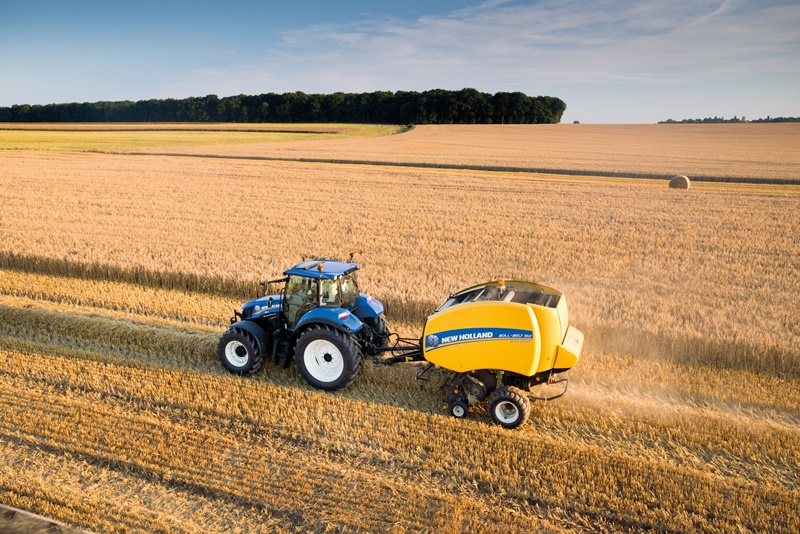

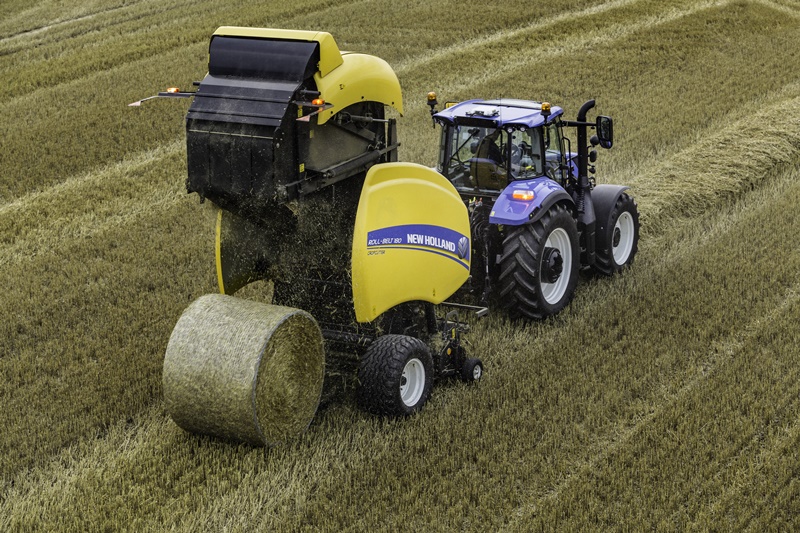

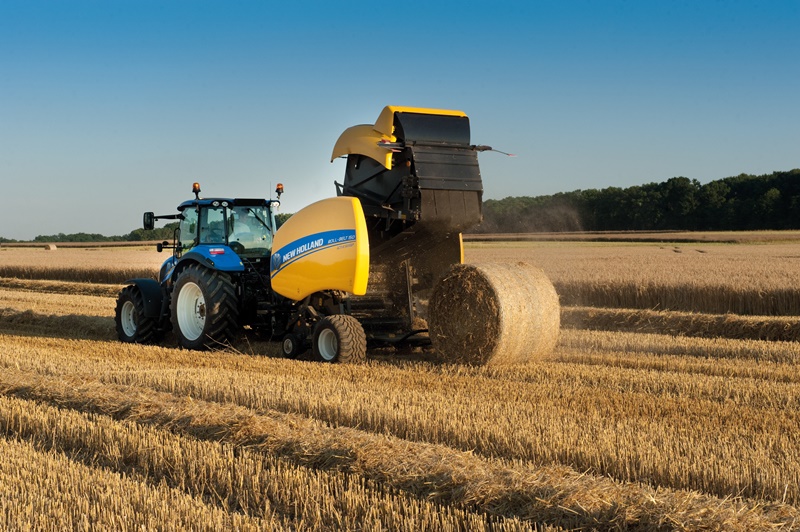

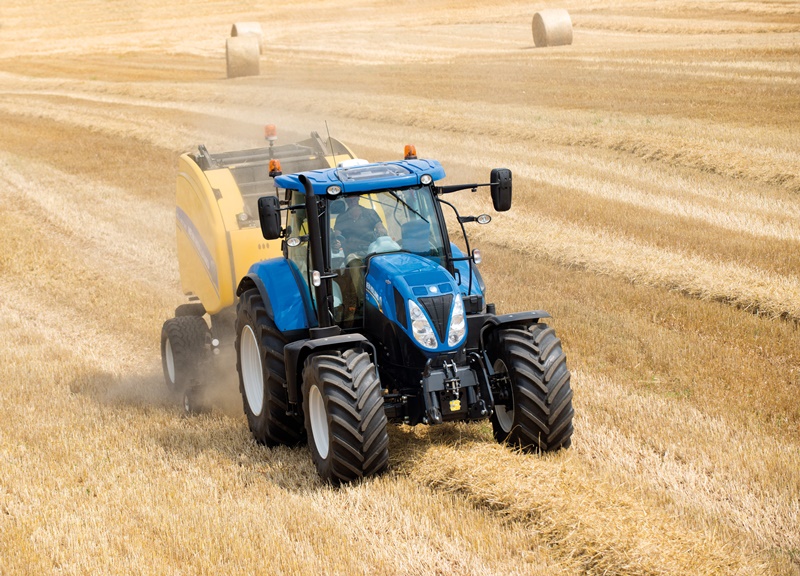

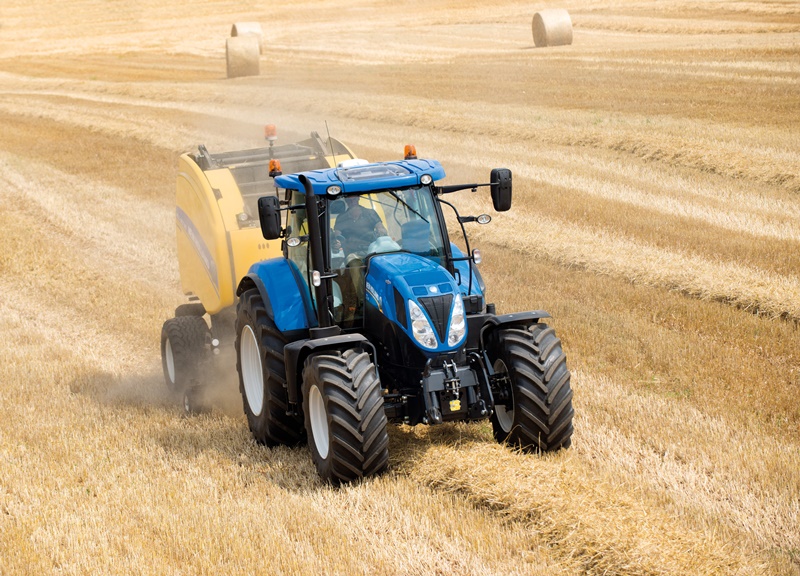

Roll Belt

Balíky sú stáčané štyrmi nekonečnými pásmi. Ich správn hustotu strážia dve čidlá – na každej strane jedno, ktoré sú súčasne schopné graficky navigovať obsluhu traktora v riadku. K dispozícii môže byť tiež 15 rezacích nožov. Ako ochrana proti zablokovaniu lisu slúži hydraulicky spustiteľné dno. Lis je možné vybaviť funkciou IntelliBale, ktorá sa stará o automatizáciu procesu lisovania. Sú tak univerzálne, že vyhovujú malým farmárom, ktorí potrebujú zlisovať pár balíkov od každej plodiny aj veľkým podnikom či poskytovateľom služieb.

Mgr. Martin Čala
produkt manažér pre zberovú techniku, AGROTEC a.s.

[Error loading the control '', check event log for more details]

Prečo si zaobstarať Roll Belt

Služby poľnohospodárskou technikou – Z praxe vieme, že v službách fungujú veľmi dobre. Nebojte sa ich agregovať aj so silnejšími traktormi, traktor pracuje v režime PTO 1000 ECO, lis pracuje na svojom maxime a spotreba paliva je veľmi priaznivá. Pri dlhých zmenách oceníte automatizačný systém IntelliBale.

Slama a plodiny pre energetické využitie – Nejedná sa o typické využitie týchto lisov.

Slama – Zvláda lisovať aj menej preschnutú slamu, ktorá je veľmi „expanzívna“. V tomto prípade doporučujeme pridať 2 otáčky sieťoviny naviac voči štandardu.

Seno – Pri lisovaní sena oceníte možnosť voľby hustoty lisovania jadra balíka.

Senáž – Aj z ťažkej hmoty senáže lis vie vytvárať tvarovo krásne balíky s možnosťou pretiahnutia sieťoviny cez hranu balíka. Tie sa následne dobre ovíjajú fóliou pre dokonalé kvasenie.

Väčšia kapacita s novým zberačom

Na ceste ako doma

Veľký objem, plynulé plnenie a presné rezanie

Zablokovaný lis ľahko uvoľníte

Perfektné formovanie balíka

Fakt husté

Rýchle a spoľahlivé viazanie do siete

Intuitívne ovládanie

Ovládanie z jedného monitoru a funkcia IntelliBale

Roll Belt & výkonnosť

Lepšie vkladanie

Konzistentné vkladanie – každý rad prstov posúva menšie množstvo plodiny z riadku, čo zaisťuje hladký nepretržitý priechod plodiny
Výkonné vkladanie – menšie množstvo plodiny na každej rade prstov znamená efektívny pozitívny pohyb plodiny od zberača do podávača
Čisté odoberanie – viac prstov odoberá všetkú zobranú plodinu, efektivny predevšetkým v podmienkach s krátkou plodinou

Plynulý prísun materiálu k rotoru

Okrem krycieho plechu môžu byť zberače lisov vybavené prodlužovacou súpravou dosky či valca
Predĺženie je zavesené a bude umiestnené vo svojej dolnej polohe za účelom ovládania toku plodiny v menej hustých riadkoch
Pri hustých riadkoch môže byť predĺženie zdvyhnuté vyššie, rovnako ako zadná časť krycieho plechu, čím sa vytvorí flexibilný prechodový priestor plodiny s optimálnym riadením toku plodiny
Zberač 2,3 m je štandardne vybavený krycím plechom s predlžovacou doskou. V prípade hustých riadkov môže byť predlžovacia doska nahradena valcom pre optimálne riadenie toku hmoty

Roll Belt & ovládateľnosť

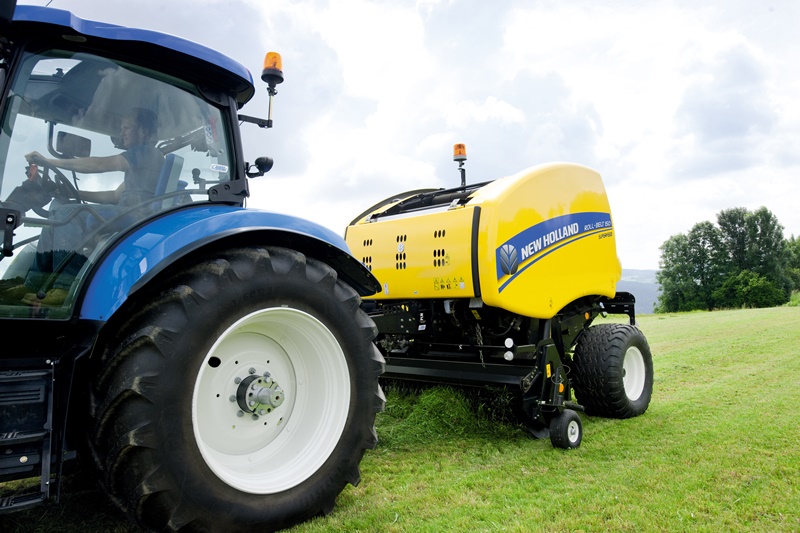

Výklopné otočné kolesá

Výklopná konštrukcia pre jednoduchú zmenu z prepravnej na poľnú pozíciu
Kolesá sa dajú uložiť za zberač otočením dozadu a hore; nie je nutná ich demontáž
V tejto polohe sú zaistené pomocou čápu a závlačky
Nastaviteľná výška bez použitia náradia
S kolesami v prepravnej polohe je možné získať šírku zberača pod 2,55 m
Veľkosť pneumatík je 15 x 6.00 – 6
Vďaka otočným kolesám nemusí obsluha zdvíhať zberač pri otáčaní
Kolesá sú umiestené v prednej časti a vo väčšej vzdialenosti od rozširovacích dosiek zberača. Výsledkom je lepšie vkladanie, pretože kolesá nezvierajú plodinu, ktorú sa slimák snaží vťahovať

Roll Belt & výkonnosť

Unikátny design rotora zajisťuje plynulý tok plodiny za všetkých podmienok

Rezací rotor (Rotor Cutter) má pätnásť trojhrotých obojstranných nožov, ktoré tlačia plodinu cez pätnásť priechodných kanálov. Vďaka unikátnemu designu rotora usporiádaného do "W" je zajistené dokonalé rozprestrenie plodiny v celej šírke lisovacej komory.
Nože sú uložené v ľahko prístupnom module a sú vybavené vyčesávacími kanálmi na odstraňovanie plodiny. Nože sú do pracovnej polohy prestavované hydraulicky. Vysúvanie a zasúvanie nožov je ovládané zo sedadla traktora pomocou vonkajších okruhov hydrauliky.
Jednotlivé nože sú chránené silnou pružinou, ktorá umožňuje zasunutie noža pod úroveň podlahy. Tým môžu prechádzať cudzie predmety (kamene) a nedôjde k poškodeniu nožov či prstov rotora.
Rotor usporiadaný do „W“ vkladá aj tú najťažšiu plodinu cez 15 jednotlivých „nepriepustných“ nožov, čo vedie k mimoriadnej a konzistentnej kvalite narezaného materiálu a následne k väčšej celkovej produktivite a menšej spotrebe energie.

Roll Belt & pohoda pri práci

Zablokovaný rotor vyčistíte priamo z kabíny

Pri zablokovaní rotora môže vodič ľahko vykonať jeho uvolnenie priamo z kabíny, a to iba odklopením podlahy, ktorá je ovládaná pomocou hydraulickej piestnice.
Ak dôjde k upchatiu rotora: zasuňte nože; spustite podlahu – zníži sa tak tlak na plodinu uviaznutú medzi podlahou a rotorom; zapnutím PTO otáčajte rotorom – plodina se bez strát navedie do lisovacej komory; zdvihnite podlahu a pokračujte v lisovaní.

Roll Belt & výkonnosť

Valce a pásy

Vďaka unikátnej kombinácii pásov a formovacích valcov vzniká ideálne prehĺbenie pre formovanie stredu balíka. Tri formovacie valce vytvárajú prehĺbenie, ktoré je ideálne pre zahájenie vytvárania balíkov. Štyry široké nekonečné pásy so špeciálnym povrchom tvoria balíky s rovnakou hustotou, čo umožňuje zachovanie perfektného tvaru počas manipulácie a skladovania. Požadovaná hustota balíka je dosiahnutá kombináciou pružín, ktoré sú aktívne pri formovaní stredu balíka a systému hydraulického napínania pásov, ktorý zajistí rovnomernú hustotu celého balíka pri jeho formovaní.

Valce na formovanie stredu balíka

Tri formovacie valce, dva sú montované na otočných saniach a jeden je pevný, vytvárajú prehĺbenie, ktoré je ideálne pre začatie vytvárania balíka. Tieto valce sú poháňané k zaisteniu okamžitého začatia vytvárania balíka. Poháňaný je tiež podlahový valec, ktorý nesie najväčšiu časť z hmotnosti rastúceho balíka a ktorý značne prispieva k dlhšej životnosti pásu.

Roll Belt & výkonnosť

Perfektná hustota balíka

Hustota balíka je dosiahnutá kombináciou pružín a systému hydraulického napínania pásov. Pružiny sú aktívne pri formovaní stredu balíka – v tejto kritickej fáze je navyše udržované relativne nízke napnutie pásu pre správnu funkciu pružín, čo zaisťuje vytvorenie stredu s nepatrne nižšou hustotou. Pri zväčšovaní balíka prestane fungovať pôsobenie pružín a začne fungovať systém hydraulického napínania pásov, ktorý zaistí rovnomernú hustotu celého balíka pri jeho formovaní.

Extra hustota pre perfektné balíky

Na želanie je možné dodať patentovaný dvojitý systém nezávislej hydraulickej regulácie hustoty.
2 hydraulické valce pri tlaku 138 bar (2000 psi) poskytujú viac sily než jeden hydraulický valec pri tlaku 180 bar (2600 psi).
O 5 % väčšia hustota balíka v porovnaní so systémom regulácie hustoty s jedným hydraulickým valcom
Piemer 1,5 m tiež vyžaduje použitie 2. pružíny regulácie hustoty
K dispozícii len pri modeloch s rotorom

Roll Belt & spoľahlivosť

Jednoduché viazanie

Tento exkluzivny patentovaný viazací mechanizmus siete, fyzicky aplikuje sieť na balík a vylučuje akúkoľvek možnosť vynechania ovinutia
Začatie aplikovania siete je okamžité s ovládaním cez monitor
Sieť je automaticky odvíjaná na balík
Na balík sa aplikuje prednastavené množstvo viazacieho materiálu, čím je zaistené optimálne pokrytie s minimálnymi nákladmi

Nový elektronický systém ovládania

Samostatné motory na ovládanie viazacieho mechanizmu a sieťových nožov - nahradzuje jeden pohon a znižuje nároky na výkon
Nižšia spotreba prúdu v systéme znamená možnosť pripojenia káblov zberacieho lisu priamo k 12V zásuvke (25 A) v kabíne
Nie je vyžadované priame pripojenie káblov k akumulátoru
- Jednoduchšie pripájanie pre obsluhu

Roll Belt & ovládateľnosť

Nový monitor Bale command™ II deluxe s tlačidlami

Kompaktný design
Čiernobiely displej
Väčšia obrazovka ako pri súčasnom monitore
Navigačné menu obrazovky
Ikony pre intuitívne ovládanie
Väčší úložný priestor pre 20 variant počítadiel balíkov
Rovnaký monitor pre Bale Command™ II a Bale Command™ II Plus

Roll Belt & ovládateľnosť

Intelliview III pre ISOBUS (volitelné)

Kompatibilný s ovládaním lisu cez SOBUS
Umožňuje zákazníkovi použiť existujúci monitor v traktore na ovládanie lisu prostredníctvom ISOBUS
Priamo z výrobného závodu je k dispozícii dotykový monitor Intelliview III s farebným displejom
- Lepšie grafické zobrazenie
- Jednoduchšia navigácia na obrazovke
  - Schopnosť ovládať funkcie a nastavenia z hlavnej obrazovky
Systém IntelliBale preberá ovládanie niektorých funkcií traktora. Jeden balík = jedno stlačenie tlačidla na multifunkčnej páke
