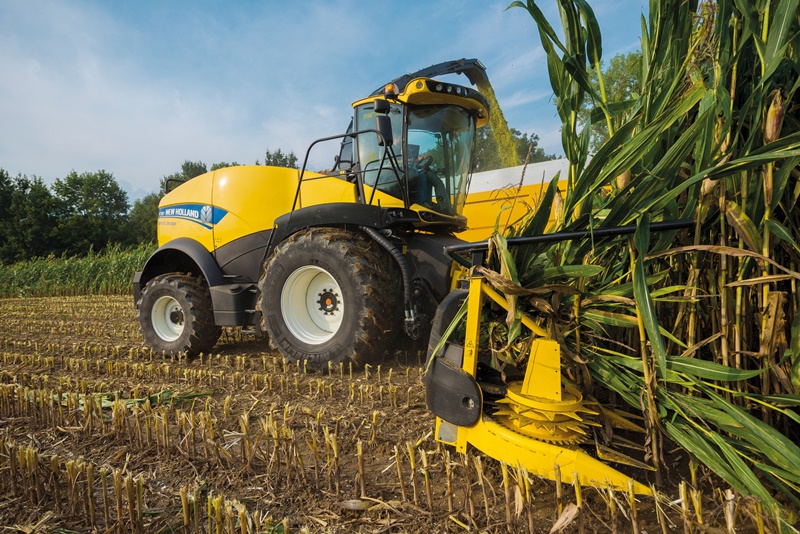

Rezačky FR 480 – 920 - řezačka New Holland

New Holland je dlhoročným výrobcom zberových rezačiek a sleduje najmodernejšie trendy v oblasti výroby senáží a siláží ako pre živočíšnu výrobu tak pre energetické využitie. Dôkazom je široká ponuka rôznych typov bubnov a mačkacích valcov (crop procesorov). Aj v zberových rezačkách je New Holland jedničkou v automatizácii funkcií stroja. Systém IntelliFill automatizuje plnenie návesu, automaticky vieme nastavovať dĺžku rezanky podľa vlhkosti plodiny, automaticky dávkovať konzervant aj automaticky riadiť pojazdovú rýchlosť v závislosti na množstve hmoty.

Mgr. Martin Čala
produkt manažér pre zberovú techniku, AGROTEC a.s.

Prečo si zaobstarať Rezačky FR 480 – 920

Najlepšia kvalita rezania

Správna dĺžka rezanky

Bezpečnosť pohonu FR

Spoľahlivá ochrana proti kameňom

Čistý rez

Najlepšia výkonnosť vďaka veľkému priemeru bubna

Univerzálny stroj pre všetky dĺžky rezanky

Systém Adjust-O-Matic™

Robustné pojazdové ústrojenstvo

Vysoká prriechodnosť s optimálnym drvením

Variflow™

Prenos sily bez výkonových strát

PowerCruise II – vyberte si spôsob jazdy

IntelliView™ IV

Najlepší prístup

Dobrá konzervácia

Revolučná technológia ActiveLoc™

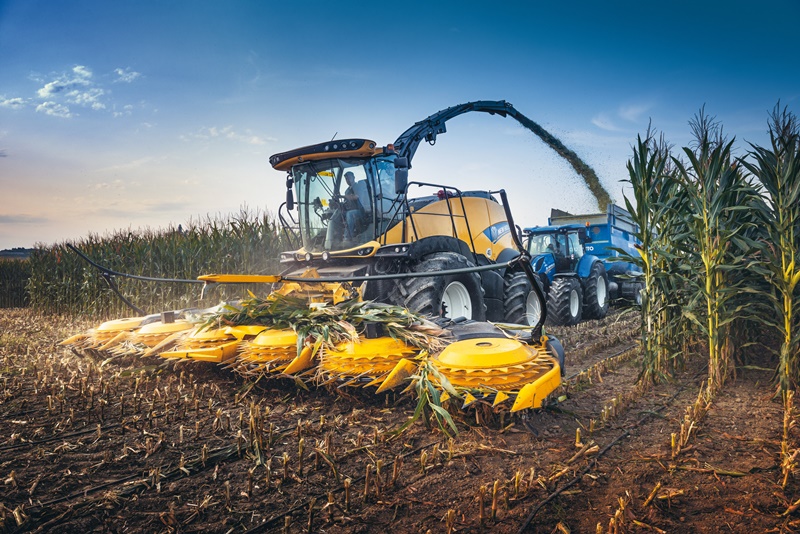

Automatické plnenie prívesu

FR & kvalita rezania

Čistý rez pri všetkých plodinách

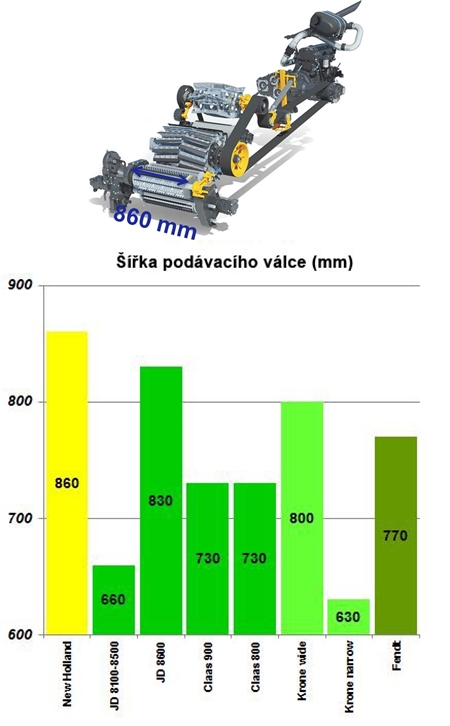

Rozprestrenie materiálu v šírke cez 860 mm
Zníženie hrúbky vrstvy rezanej hmoty
- Vysoká výkonnosť vkladania
Menej nadmerne dlhých kúskov rezanky

Ľahké a jednoduché nastavenie dĺžky rezanky

Systém HydroLOC™ umožňuje prispôsobenie všetkým podmienkam zberu

Vynikajúca kvalita rezanky

Dvojitý pohon umožňuje nezávislé nastavenie rýchlosti zberaného adaptéra a podávacích valcov
Plodiny je možné žať za všetkých podmienok

FR & rezanka

HydroLOC™ – vždy správna dĺžka rezanky

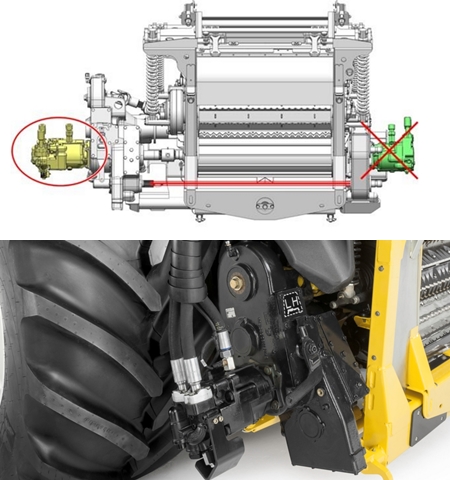

Hydrostatický pohon vkladacích valcov

V závislosti na rezanom materiáli sa systém LOC neustále prispôsobuje

Dĺžka rezanky môže byť ľahko nastavená pomocou prepínača, ktorý je umiestený v kabíne
Dva rozsahy otáčok (L a H)

Jednoduché monitorovanie

Systém LOC je nepretržite zobrazovaný na monitore
Rýchlosť zberacieho adaptéru je nezávislá na rýchlosti podávacích valcov
- Pri zmene otáčok vkladacích valcov (LOC) sa zároveň zmenia otáčky adaptéra
- Hriadeľ spája pohon vkladacích valcov s pohonom adaptéra

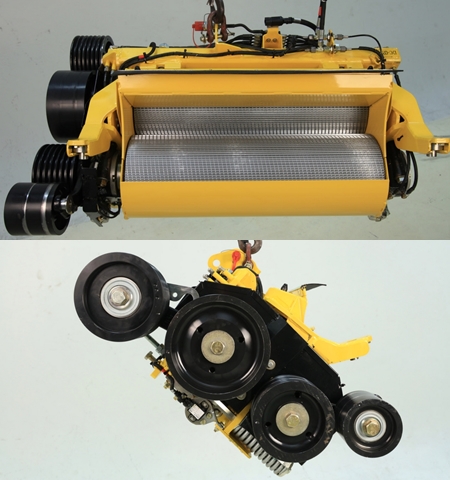

Perfektný výkon vkladacieho systému

Hydrostatický motor a čerpadlo s objemom 100 ccm
Vkladanie bez akéhokoľvek obmedzenia

FR & hospodárnosť

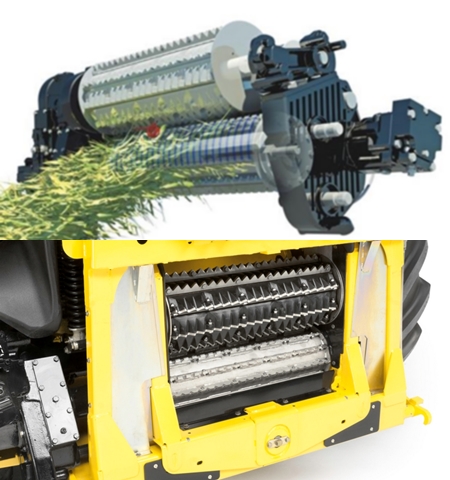

MetaLOC™ – Vysoká úroveň bezpečnosti kompletného pohonu

Maximálna bezpečnosť so systémom MetaLOC™

Pokiaľsa medzi vkladacie valce dostane kovový predmet, tak dôjde k ich okamžitému zastaveniu
6 elektromagnetických ventilov je umiestnených v detekčnom valci a kontroluje tok vniknutia cudzého predmetu
Vkladanie môže byť pohodlne reverzované z kabíny

Zníženie nákladov na údržbu a zvýšenie životnosti

Drážkovanie má hrúbku 8 mm a je jemnejšie, čo umožňuje lepšie vkladanie

Rýchle zastavenie a jednoduchá lokalizácia kovového predmetu

300 milisekúnd od detekcie cudzieho predmetu do zablokovania vkladacích valcov
Monitor IntelliView™ IV umožňuje rýchlu a presnú indikáciu kovového predmetu (polohu aj veľkosť)
Mimo stroja je obsluha traktora upozornená pomocou smerových svetiel

FR & hospodárnosť

Maximálna bezpečnosť všetkých komponentov vkladacieho zariadenia a rezacieho bubna
Počas manipulácie s piacou po pozemku sa do riadku často dostanú kamene
Systém RockAlertTM detekuje kamene v riadku zberanej hmoty a zastaví vkladacie valce

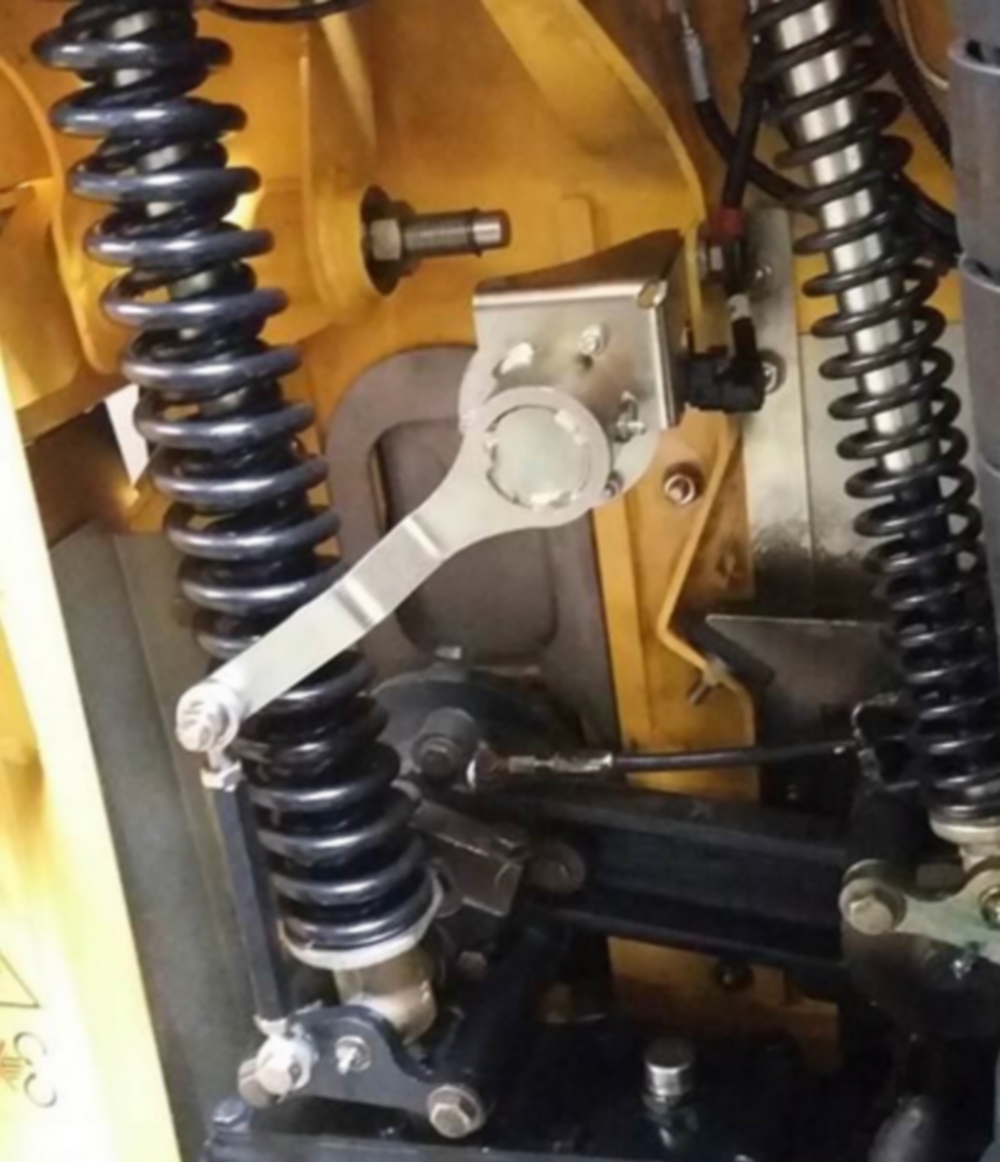

Potenciometer sleduje roztvorenie predného vkladacieho valce
Ak je zaznamenané okamžité zrýchlenie, tak dôjde k zastaveniu vkladacích valcov
Potenciometer je umiestnený mimo
Citlivosť môže byť nastavena na monitore

Bezpečnosť je vždy zaistená

Pokiaľ je systém RockAlertTM deaktivovaný, tak sa obsluhe zobrazuje na monitore hlásenie o detekovanom kameni

FR & kvalita rezania

Zaistenie čistého rezu

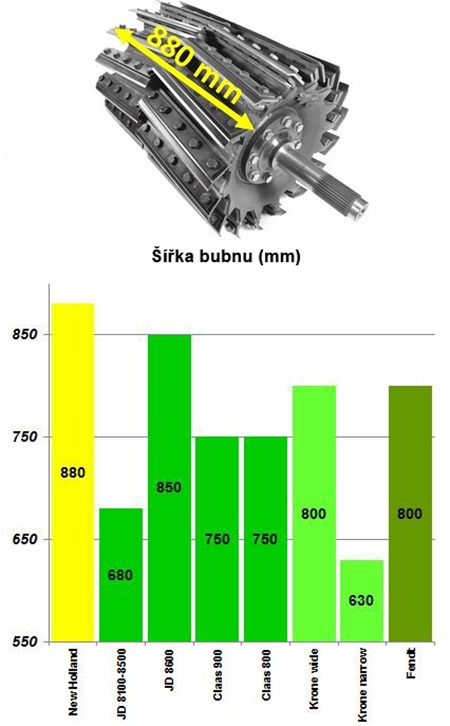

Široké vkladanie a rezanie umožňuje čistejšie rezanie bez nadmerných kúskov rezanky
Bubon je širší ako vkladanie
- Neustále je zaistený rýchly tok materiálu
Čím je rotor širší, tým je slabšia vrstva materiálu
Otáčky bubna: 1132 ot/min.
- Prostřednictvím DIA sady je možné namontovať aj remenicu s vyššími otáčkami (13000 ot(min.)
- Ideálne pre krátku rezanku

Stabilná prevádzka

Žiadne špičkové zaťaženie z dôvodu veľkej hmotnosti (väčšia zotrvačnost) (780 kg = bubon s 2x20)

FR & výkonnosť

Vysoká výkonnosť rezania a metania materiálu

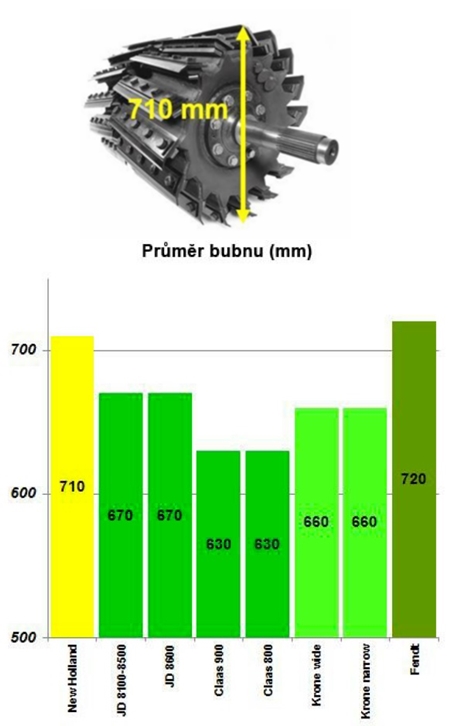

Velký priemer bubna 710 mm umožňuje plynulú prevádzku pri veľkom zaťažení
Nože s umiestnením v tvare V zajisťujú čistý rez bez rázového špičkového zaťaženia
Konštrukcia bubna je kompletne zvarená a uzavretá, aby sa zabránilo narušeniu prúdenia vzduchu
Najlepšia výkonnosť metania vďaka širokému priestoru pod nožmi

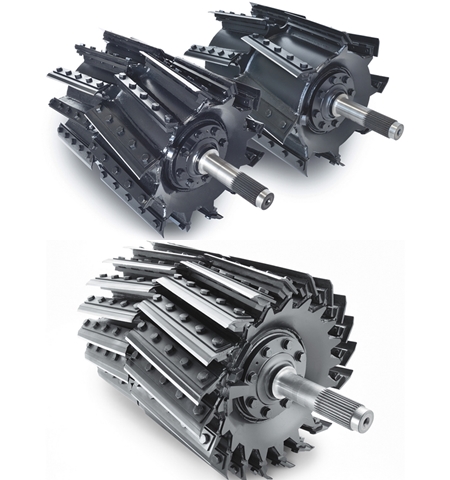

FR & univerzálnosť

Plodina	[merge]	Dĺžka rezanky (mm)	Počet nožov (2x)	K dispozícii je 5 usporiadaní nožov na rezacom bubne	[merge]	[merge]	[merge]	[merge]
[empty]	[merge]	[merge]	[merge]	Rotor 2x8	Rotor 2x10	Rotor 2x12	Rotor 2x16	Rotor 2x20
Tráva	[merge]	12 – 66	4 (4528 cuts/min)	x	[empty]	x	x	[empty]
Tráva	[merge]	8 – 44	6 (6792 cuts/min)	[empty]	[empty]	x	[empty]	[empty]
Tráva	Kukurica	6 – 32	8 (9056 cuts/min)	x	[empty]	[empty]	x	[empty]
Kukurica	[merge]	5 – 26	10 (11320 cuts/min)	[empty]	x	[empty]	[empty]	x
Kukurica	[merge]	4 – 21	12 (13584 cuts/min)	[empty]	[empty]	x	[empty]	[empty]
Biomasa	[merge]	3 – 16.5	16 (18112 cuts/min)	[empty]	[empty]	[empty]	x	[empty]
Biomasa	[merge]	2 – 13	20 (26000 cuts/min)	Len s ramenicov pre veľkú rýchlosť: 1300 ot/min.	[merge]	[merge]	[merge]	x

FR & kvalita rezania

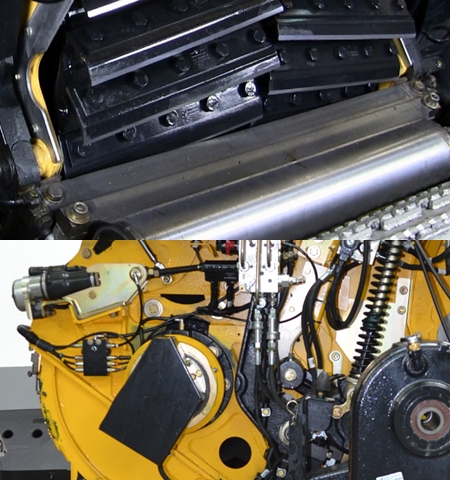

Kvalitný rez je možné docieliť iba správnym nastavením protiostria pri brúsení nožov

Všetky operácie je možné vykonávať z kabíny na monitore IntelliViewTM IV

Jednoduchá prevádzka

Dva aktuátory nastavujú vzdialenosť medzi protiostriami a nožmi
Protiostrie je pripevnené v držiaku
S dvoma senzormi hlučnosti (klepacie senzory) sa monitoruje vzdialenosť protiostria
Adjust-O-MaticTM vykonáva všetky kroky potrebné na nastavenie samotného protiostria

Veľká presnosť pre nejlepšiu kvalitu rezanky

Veľmi presné nastavenie 1/10 mm
Čistý rez a menšia spotreba paliva
Nižšie náklady na palivo

Brúsenie a nastavenie protiostria môže byť taktiež vykonávané v opačnom smere otáčania, ak to tak obsluha požaduje

FR & výkonnosť

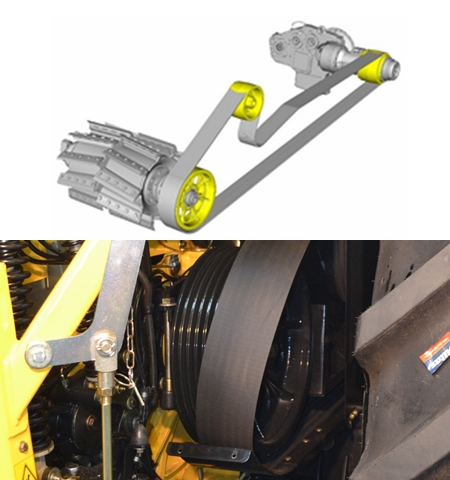

Robustné pojazdové ústrojenstvo zajisťuje prenos veľkých síl cez prevodovku

Je možné dosiahnoúť prenos vysokého výkonu

Sily sú prenášané prostredníctvom remeňov v tvare V
Pri modelch FR 480 a 550 sa používa remeň 7V
Pri modeloch FR 650, 780 a 920 sa používa remeň 9V
Pri hlavnom remeni nedochádza k hromadeniu zvyšného materiálu
- Remeň odhadzuje zvyšky materiálu jeho vlastnou činnosťou, pretože nikde nie sú zbytočné navádzacie dosky
- Nižšie nároky na údržbu

Robustnejšie pojazdové ústrojenstvo pre zberovú rezačku FR 920

O 12% zväčšený priemer remenice pre pohon bubna, urýchľovača a hlavného pohonu
O 25% vyšší prenos krútiaceho momentu

FR & kvalita rezania

Konfigurácia Crop procesora	Nastavenie medzier medzi valcami	Priemer valcov (mm)	FR 480	FR 550	FR 650	FR 780	FR 920
99 zubov – 10% rozdiel otáčok	Manuálne	200	x	[empty]	[empty]	[empty]	[empty]
99 zubov – 22% rozdiel otáčok	Z kabíny	250	x	x	x	x	[empty]
126 zubov – 22% rozdiel otáčok	Z kabíny	250	x	x	x	x	[empty]
99/126 zubov – 30% rozdiel otáčok	Z kabíny	250	x	x	x	x	[empty]
126 zubov – 30% rozdiel otáčok	Z kabíny	250	x	x	x	x	[empty]
166 zubov – 50% rozdiel otáčok	Z kabíny	250	x	x	x	x	[empty]
DuraCracker™ 100/130 zubov – 30(40) % rozdiel otáčok	Z kabíny	250	x	x	x	x	x
DuraCracker™ 110/138 zubov – 30(40) % rozdiel otáčok DuraShredder™	Z kabíny	250	x	x	x	x	x
Žiadny drvič	x	x	x	x	x	x	x

FR & kvalita rezania

Zberové rezačky New Holland FR pracujú na úrovni veľkého toku materiálu

Pre zajistenie úrovne veľkého toku materiálu s vysokou kvalitou siláže je systém New Holland DuraCrackerTM tou správnou voľbou

Hlavné prednosti drviča DuraCrackerTM

Robustný rám (HD prevedenie)
- Zosilnený rám so sekcionálnymi profilmi
- Zlepšené uloženie
Robustné pojazdové ústrojenstvo (HD prevedenie)
- Väčší priemer remenice
- Remeň 7V (8V pre model FR 920)
- Optimalizovaný systém napínania
- Väčšie hriadele a ložiská
Robustné prevedenie nastavenia vôle valcov drviča (HD prevedenie)
- Systém dvoch piestnic
- Systém dvoch pružín
Robustné prevedenie mechanického zdvíhacieho zariadenia (HD prevedenie)
- Silnejší rám a zdvíhacie zariadenie
- Plynulejší pohyb pri vysúvání a zasúvaní drviča

FR & univerzálnosť

Šetrí čas a robí zbernú rezačku univerzálnejšou

Počas vlastného prestavenia medzi trávou a kukuricou môže byť rezačka jednoducho vypnutá
Behom 5 minút môže byť drvič vysunutý mimo tok materiálu

Z trávy na kukuricu a späť

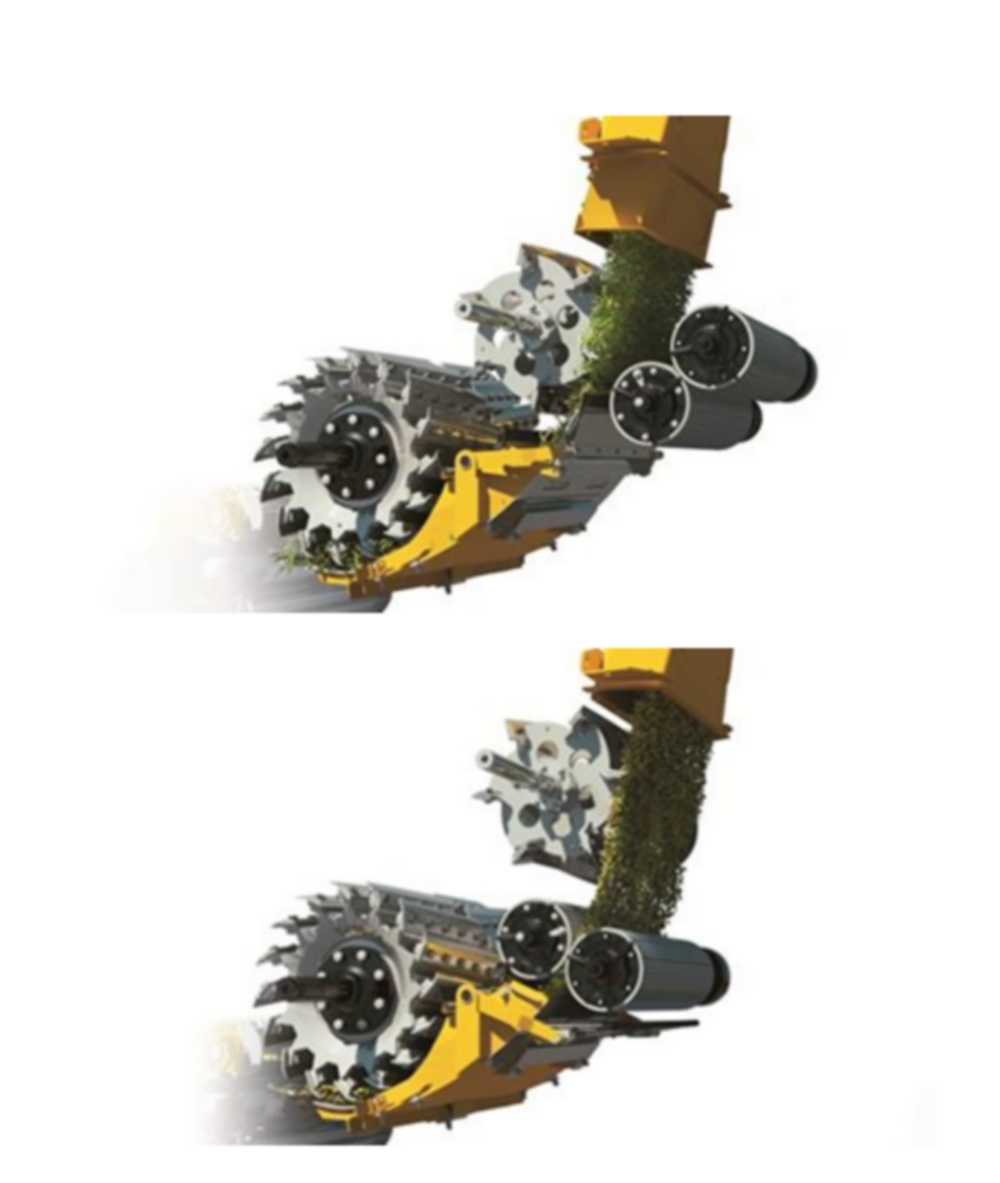

Keď je drvič vysunutý mimo tok materiálu, tak je metač spustený nižšie, aby bol hneď za bubnom
Vzdialenosť bude znížená o 60%
Spustením metača môže byť znížená potreba požadovaného výkonu o 30 kW (40 hp)
Tráva z bubna vedie priamo do metača bez akéhokoľvek spomalenia

Priamy tok materiálu z bubna do výmetnej rúry

Pri zmene polohy metača zostane tok materiálu stále priamy

FR & hospodárnosť

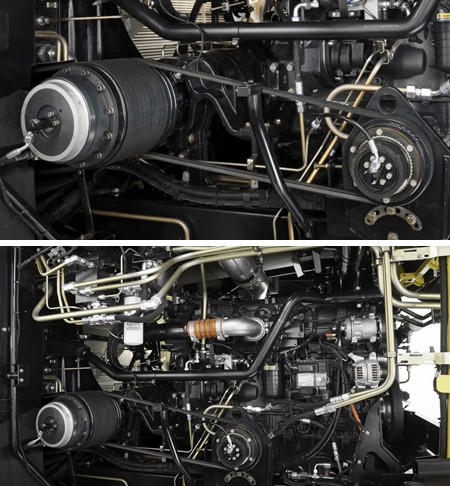

Pozdĺžne uložený motor

Výhoda pri plnení zozadu a pripojení k prívesu
Lepšie vyváženie hmotnosti
Znižuje veľkosť balastnej záťaže, potrebné pri použití veľkých zberových adaptérov
Nerušený výhľad dozadu
Lepšie podmienky na chladenie

Jednoduchá údržba prevodovky

Všetky diely prevodovky sú sústredené do jedného miesta
Priamy pohon pomocou jedného hnacieho remeňa
- 7HB: FR480, 550,
- 9HB: FR650, 780 a 920

Vyššia kvalita rezania z dôvodu spätného brúsenia

FR & hospodárnosť

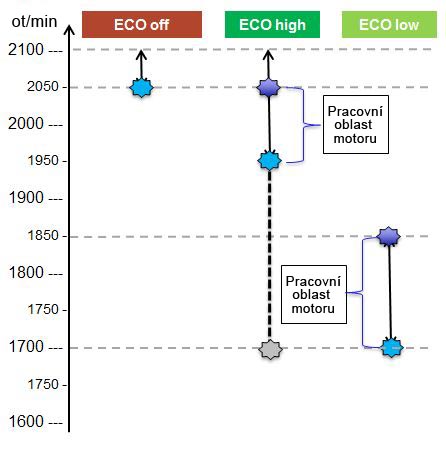

Môžete vyberať z troch režimov chodu motora

Vždy optimálny výkon motora podľa druhu zberanej plodiny a podmienok na poli

Tri režimi

ECO off
- Otáčky motora zostávajú stále na hodnote 2050 ot/min
ECO high
- Pri zahájení zberu sa otáčky motora nastavia na 1850 ot/min
- Po niekoľkých sekundách začne motor spomaľovať na 1750 ot/min
- Na úvrati se rýchlosť motora zníži na 1700 ot/min
ECO low
- Pri zahájení zberu sa otáčky motora nastavia na 2050 ot/min
- Po niekoľkých sekundách začne motor spomaľovať na 1950 ot/min
- Na úvrati sa rýchlosť motora zníži na 1700 ot/min

Testy s FR 550 ukázali, že pri zníženi otáčok motora z 1950 na 1750 ot/min je možné znížiť spotrebu paliva o 10 %

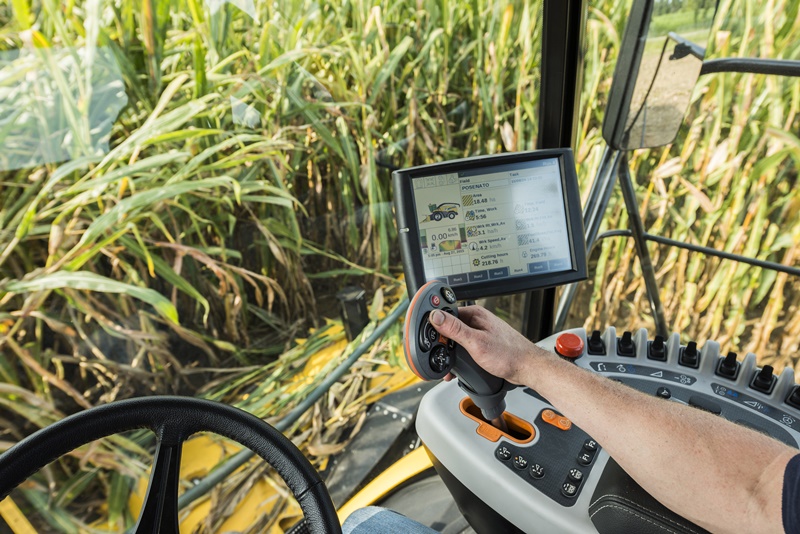

FR & ovládateľnosť

Podrobné informácie získate letmým pohľadom

Poskytuje vodičovi aktuálne informácie o prevádzke stroja
Zobrazuje štandardne spotrebu paliva

Dobre čitateľný a ovládateľný displej

Široký farebný dotykový displej
3 vstupné kanály pre videokamery

Úspora času a zvýšenie efektivity

Nastavovanie parametrov a funkcií
Ukladanie nastavení
Detektor MetaLoc™ a indikácia polohy kovového predmetu

Nová pravostranná konzola s designem rodiny produktovNew Holland
Monitor IntelliView™ IV je namontovaný na novom, robustnom a plne nastaviteľnom držiaku
Ovládací panel svetiel

Jednoduché ovládanie svetiel na jednom mieste
Svetlá pre jazdu po ceste
- Jednoduchá konfigurácia svetiel

FR & univerzálnosť

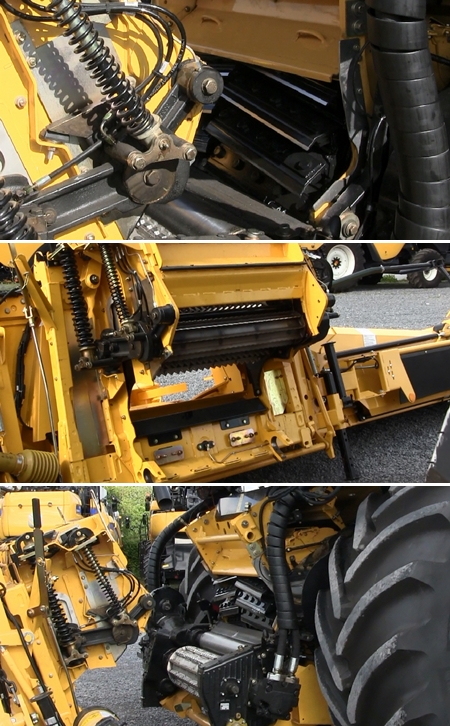

Rýchle vybratie horných vkladacích valcov

Menej ako 15 minút práce
Horné vkladacie valce môžu byť uložené v stroji
4 šrúby, 1 elektrický konektor a 2 mazacie trubičky musia byť demontované

Jednoduchá výmena nožov

Môže byť jednoducho vykonaná na poli
Nie je nutné odpájať adaptér
- Úspora času

FR & kvalita rezania

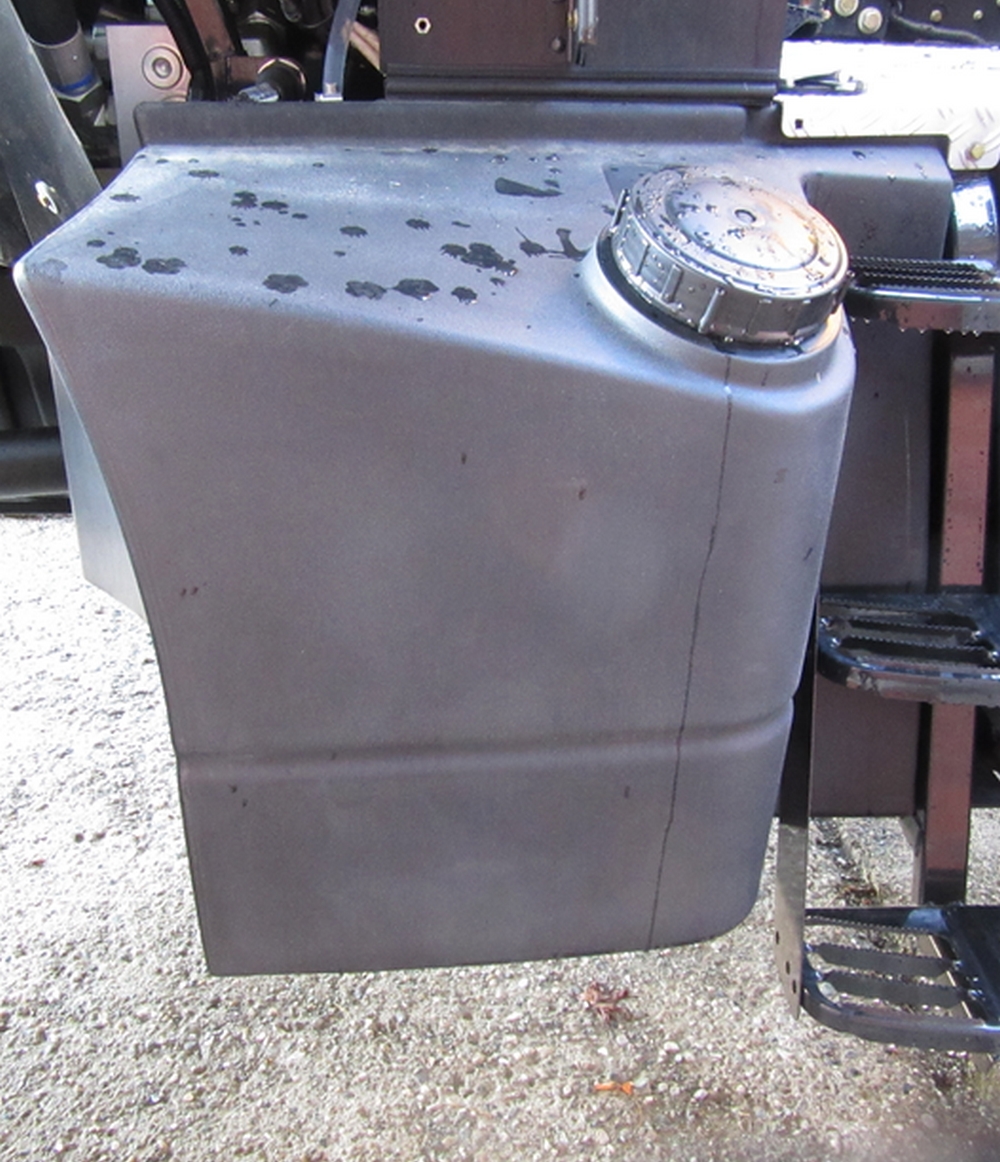

Jednoduchý prístup pre doplnenie aditív (konzervantov)

Veľký samostatný zásobník aditív
K dispozícii ako výrobcom montovaný doplnok alebo samostatná sada
Objem 400 l
Kalibrovaný senzor zaplnenia nádrže

Automatická regulácia prietoku

Senzor prietoku s uzavretou regulačnou slučkou

Systém môže pracovať v závislosti na rozdielnych parametroch

Zadaná hodnota prietoku: l/h
Plocha: l/ha
Hmotnosť vlhkého materiálu: l/t
Hmotnosť suchého materiálu: l/t

Je možné použiť tri rôzne typy trysiek

3 rôzne hodnoty prietokov sú k dispozícii
- 30 – 107 l/h
- 150 l/h
- 200 l/h
Hodnotu prietoku je možné sledovať z kabíny

FR & kvalita rezania

Lepšie zhutnenie siláže

Vďaka automatickej zmene dĺžky rezanky podľa stupňa vlhkosti zberanej plodiny sa zlepší konzervácia siláže
- Dĺžka rezanky sa zmenšuje pri suchej plodine
- Dĺžka rezanky sa zväčšuje pri mokrej plodine

Podmienky pre použitie systému ActiveLOC™

Senzor výnosu
Senzor vlhkosti
- Typ odporového senzoru
Kód pre odblokovanie systému ActiveLOC™
- Software je potrebné odblokovať pomocou zakúpeného kódu
Monitor IntelliView™ IV

FR & ovládateľnosť

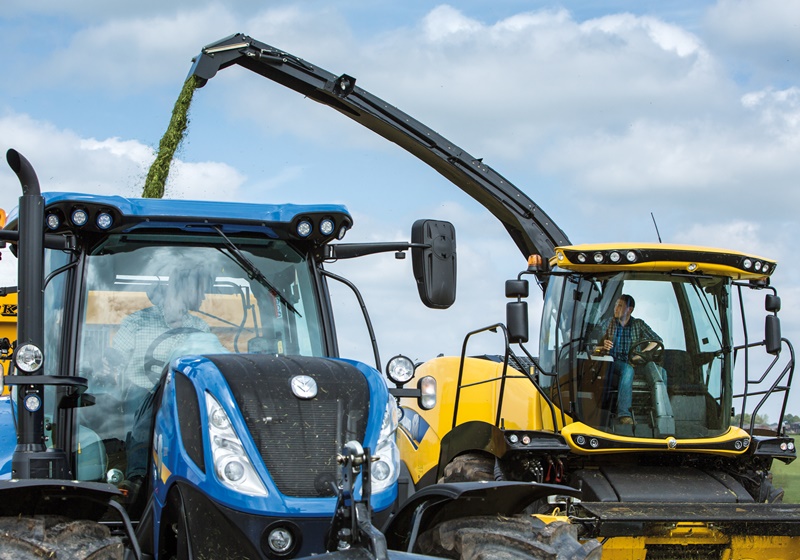

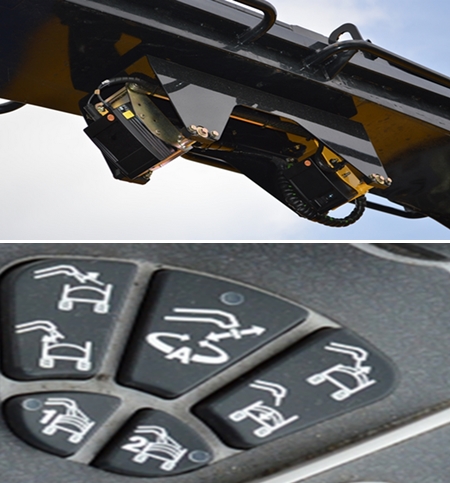

Automatické plnenie prívesu bez nutnosti ukladania nastavení pre rôzne prívesy

Pre zlepšenie výkonu pri plnení je možné uložiť do pamäti tri rôzne výšky prívesu

Systém funguje aj v ťažkých podmienkach

V noci
V prašnom prostredí

Usmerňovaciu klapku na výmetnej rúre je možné nastaviť tak, aby bol zabezpečený maximálny výkon pri plnení prívesu

Stupeň naplnenia prívesu je možné nastaviť tak, aby boli splnené predpisy týkajúce sa prípustnej hmotnosti a bolo zabezpečené rovnomerné plnenie prívesu

Všetky modely sú pripravené pre funkciu IntelliFill™

Plnenie zozadu už nie je žiadny problém
